1.電抗器本身按照用途可以分類：限流電抗器、濾波電抗器、平波電抗器、功率因數補償電抗器、串聯電抗器、平衡電抗器、接地電抗器、消弧線圈、進線電抗器、出線電抗器、飽和電抗器、自飽和電抗器、可變電抗器（可調電抗器、可控電抗器）、軛流電抗器、串聯諧振電抗器、并聯諧振電抗器等。不一樣的電抗器也是不一樣的特點和功效。

2.電抗器分類應用

不同的電抗器有著不同的特性，我們也要有所了解。

1）并聯電抗器：發電機滿負載試驗用的電抗器是并聯電抗器的雛型。鐵芯式電抗器因為按段鐵芯餅中間存有著交替變化電磁場的誘惑力，因而噪聲通常要相對于同容積變電器高于10dB上下。并聯電抗器里面通過的交流，并聯電抗器的作用是補償系統的容抗。

2）串聯電抗器：里面通過的是交流，串聯電抗器的作用是與補償電容器串聯，對穩態性諧波（5、7、11、13次）構成串聯諧振。一般 有5~6%電抗器，歸屬于高感值電抗器。

3）調諧電抗器：里面通過的是交流電，串聯電抗器的作用是與電容器串聯，對規定的n次諧波分量構成串聯諧振，從而吸收該諧波分量，通常n=5、7、11、13、19。

4）進線電抗器：亦稱換相電抗器，用以電力網三相五線中，根據的是交流電流，進線電抗器的功效是限定變流器換相時電力網側的壓力降和可控硅的電流量上升率di/dt和工作電壓上升率du/dt，及其串聯變流器組的解耦。

5）限流電抗器：限流電抗器一般用于配電線路。從同一母線引出的分支饋線上往往串有限流電抗器，以限制饋線的短路電流，并維持母線電壓，不致因饋線短路而致過低。

6）平波電抗器：平波電抗器用于整流以后的直流回路中。整流電路的脈波數一直有限公司的，在?出的整直工作電壓中一直有紋波的。這種紋波往往是有害的，需要由平波電抗器加以抑制。直流輸電的換流站都裝有平波電抗器，使輸出的直流接近于理想直流。直流供電的晶閘管電氣傳動中，平波電抗器也是不可少的。

3.電抗器特點

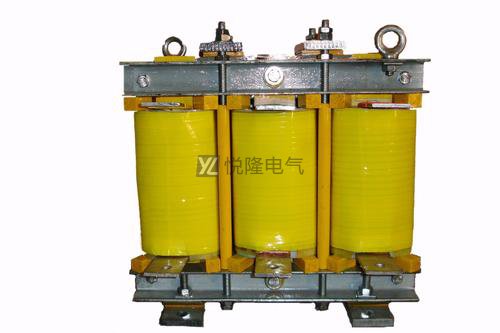

每個不一樣的電抗器常有不一樣的特性，以進線電抗器為例：進線電抗器變壓器鐵芯選用高品質低損耗咄口冷扎鐵氧體磁芯，磁密選用環氧樹脂壓層夾層玻璃布板作間距，以確保電抗器磁密在運作全過程中不變化很大，線電抗器的電磁線圈和變壓器鐵芯拼裝成一體化后歷經預烘→真空浸漆→熱烘干固這一生產流程，選用H級預浸漆，使電抗器的電磁線圈和變壓器鐵芯牢固地融為一體，不僅大大的減少了運作時的噪聲，并且具備挺高的耐高溫等?，可保證電抗器在高?下亦能安全性地低噪音地運作，進線電抗器芯柱一部分標準件選用無永磁材料，降低運作時的渦旋發燙狀況。

電抗器是我們經常要在電路當中使用的設備，我們也必須要對其有一定的了解，這樣我們在使用這類設備時也會有更深入的了解程度，我們使用起來所取得的效果也會更好，關注悅隆電氣，您還可以了解更多相關知識。
