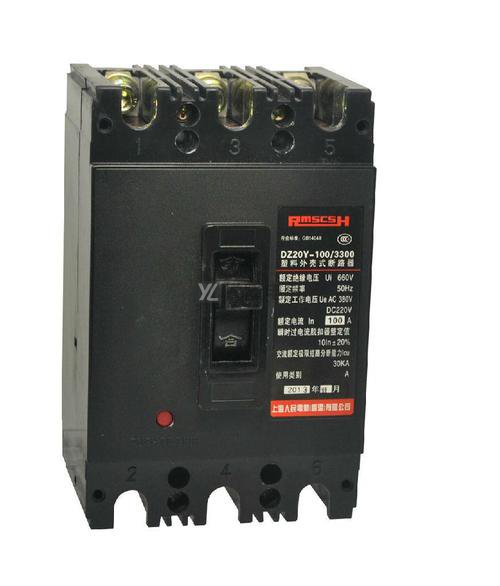

1.低壓斷路器結構

1）觸頭

與斷路器主電路開閉機構機械連接的觸點主要用于顯示斷路器的開閉狀態。觸點連接到斷路器控制電路，以通過斷路器的打開和閉合來控制或聯鎖相關電器。

2）脫扣器

是一種用電壓源激勵的脫扣器，它的電壓可與主電路電壓無關。分勵脫扣器是一種遠距離操縱分閘的附件。當電源電壓等于額定控制電源電壓的70%至110%之間的任何電壓時，斷路器可以可靠地?cái)嚅_(kāi)。

3）電動操作機構

它是遠距離自動開關斷路器的附件。電動操作機構包括兩種類型:電機操作機構和電磁操作機構。電機操作機構是模制外殼型斷路器外殼框架額定電流400A或更高，并且是通用斷路器。電磁鐵操作機構適用于塑殼斷路器外殼框架額定電流為225A或更低的斷路器。無論是電磁鐵還是電機，它們的吸力和旋轉方向都是相同的。關閉和打開僅通過電動操作機構內凸輪的位置來實現。當斷路器由電動操作機構操作時，斷路器應在額定控制電壓的85%至110%之間的任何電壓下可靠閉合。

4）釋能電磁鐵

該釋放磁鐵適合于在萬能式斷路器中具有電動機的備用儲存機構(通過電動儲存機構將其操作彈簧機構儲存)的情況。當客戶按住按鍵，電磁鐵線圈鼓勵后，電磁閥合閉使儲能技術彈黃釋放出來，隔離開關重合閘。

5）轉動操作手柄

適用于塑殼斷路器。斷路器的蓋子裝有旋轉操作手柄的機構。手柄的轉軸安裝在其機構配合孔中。轉軸的另一端穿過抽屜柜的門孔。旋轉手柄的手柄安裝在成套設備門上方露出的轉軸頭上。把手的圓形或方形座用螺釘固定在門上。這種安裝能夠使操作者通過門外的手柄順時針或逆時針旋轉，以確保斷路器的閉合或打開。

6）手柄閉鎖裝置

是在手柄框上裝設卡件，手柄上打孔然后用掛鎖鎖起來。本實用新型主要用于防止斷路器在合閘工作狀態下，不允許他人合閘造成停電事故，或斷路器負載側電路需要維修或不允許通電時誤合閘，從而保護維修人員的安全或電氣設備的可靠使用。

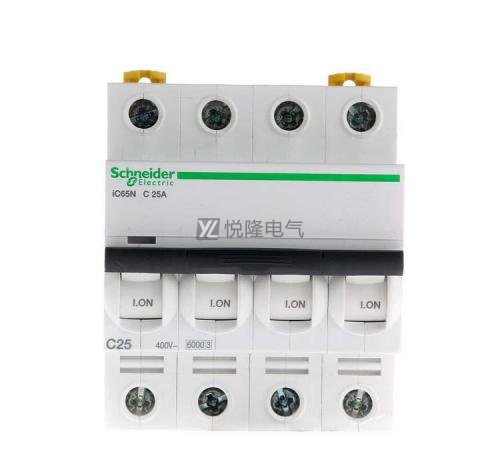

2.低壓斷路器注意事項

過載和短路保護

過載長延時保護。選用熱動式(雙金屬元器件)作負載長廷時維護時，其姿勢源為I2R，溝通交流的電流量有效值與直流電的均值相同，因而不用一切先改制就能應用。但對大電流量規格型號，采用電壓互感器的再次側電流量加溫者，則因電壓互感器沒法應用于直流電路而不可以應用。短路保護。因?yàn)榻涣麟娏鞑幌駵贤ń涣饔羞^(guò)0點的特點，直流電的短路容量(乃至陪數并不大的常見故障電流量)的開斷；電孤的吹滅常有艱難，因而布線應選用二極或三孔串連的方法，提升斷口，使各斷口擔負部分電孤動能。

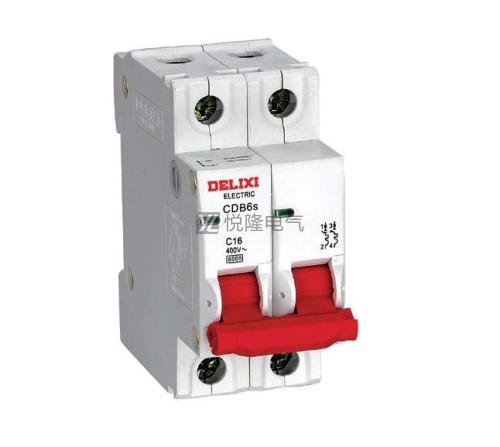

了解低壓斷路器的結構以及使用事項是是我們必須要做的一件事，這是我們以后在遇到故障以及其他的情況時，我們就可以更好的使用低壓斷路器設備，關注悅隆電氣，了解更多和低壓斷路器的相關知識。
