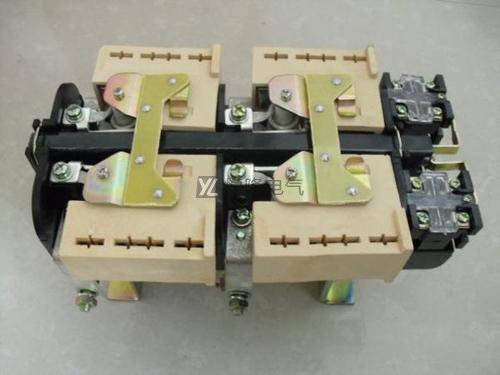

1.直流接觸器工作原理

當交流接觸器電磁線圈插電后，電磁線圈電流量造成電磁場，使靜鐵芯造成電磁感應吸附力吸引住動鐵芯，并推動接觸點姿勢：常閉觸點斷掉，常開觸點合閉，二者是連動的。當電磁線圈關閉電源時，電磁感應吸附力消退，銜鐵在釋放出來彈黃的功效下釋放出來，使接觸點還原：常開觸點斷掉，常閉觸點合閉。

2.直流接觸器選型注意事項

直流接觸器的其姿勢基本原理與接觸器類似，但直流電開斷時感性負載儲存的電磁場動能瞬時速度釋放出來，單步處造成的一般電孤，因而規定直流接觸器具備必須的滅弧作用。中/大容量直流接觸器常采用單斷點平面布置整體結構，其特點是分?jǐn)鄷r電弧距離長，滅弧罩內含滅弧柵。小容量直流接觸器采用雙斷點立體布置結構。

選擇接觸器時應注意以下幾點。

1）主觸頭的額定電壓≥負載額定電壓。

2）主觸頭的額定電流≥1.3倍負載額定電流。

3）線圈額定電壓。當路線簡易、應用家用電器較較少時，可采用220V 或380V；當路線繁雜、應用家用電器較多或不太安全性的場地，可采用36V、110V或127V。

4）接觸器的觸頭數量、種類應滿足控制線路要求。

5）操作頻率（每小時觸頭通斷次數）。當通斷電流較大及通斷頻率超過規定數值時，應選用額定電流大一級的接觸器型號。否則會使觸頭嚴重發熱，甚至熔焊在一起，造成電動機等負載缺相運行。

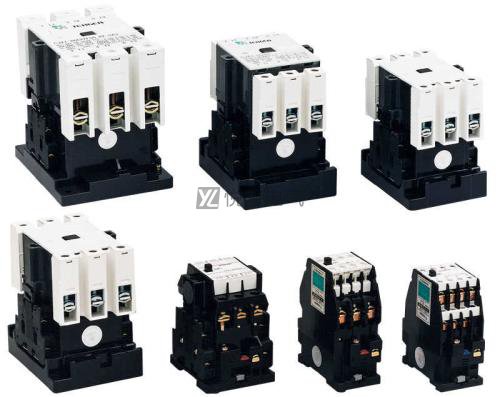

3.直流接觸器和交流接觸器區別

直流接觸器除開應用電源電路的種類和接觸器大不一樣之外，它的變壓器鐵芯也和接觸器不一樣，它自身?有渦旋的存有，因而通常都是用軟銅和工業生產純鐵做成環形，再加直流接觸器的電磁線圈一般 都用以直流電路線中，因此也不容易有起動電流量的出?，不容易出?變壓器鐵芯強烈碰撞狀況，并且直流接觸器自身選用模塊化，以至少的零部件拼裝出消費者所必須的接觸點套路及其顧客所必須的接觸點方式（常開，常閉和變換）；該產品系列接觸點開斷工作電壓高，并選用橫吹電磁場滅弧，最大開斷工作電壓可超過220VDC.商品適用程控電源或ups電源系統軟件，電動叉車，電瓶車，工程項目機械結構。

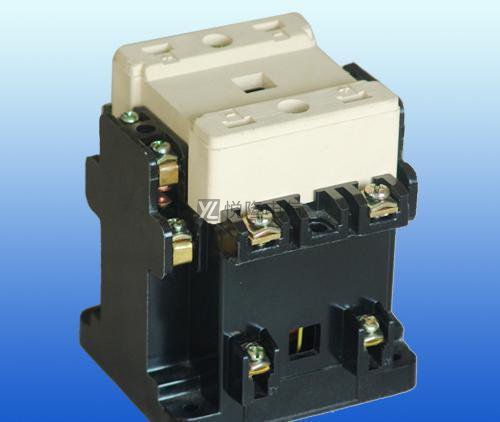

4.直流接觸器選用方式

1）選擇直流接觸器的類型 直流接觸器的類型應根據負載電流的類型和負載的輕重來選擇,即是交流負載還是直流負載,是輕負載、一般負載還是重負載.

2）直流接觸器主斷路器的額定電壓 直流接觸器主斷路器的額定電壓可依據工作經驗計算公式 IN主斷路器≥PN電動機/(1~1.4)UN電動機 假如直流接觸器操縱的電機起動、制動系統或翻轉經常,通常將交流接觸器主斷路器的額定電壓降一?應用.

3）主觸頭的額定電壓 接觸器銘牌上所標電壓系指主觸頭能承受的額定電壓,并非吸引線圈的電壓,使用時接觸器主觸頭的額定電壓應不小于負載的額定電壓.

4）實際操作鐸率的挑選 實際操作鐸率是指交流接觸器每鐘頭導通的頻次.當導通電流量很大及導通鐸率過高時,會造成斷路器比較嚴重超溫,乃至電弧焊接.實際操作鐸率若超出要求標值,應取用額定電壓大一?的直流接觸器.

了解直流接觸器的選型以及相關的知識，加深我們對于直流接觸器設備的了解對于我們的幫助還是非常大的，我們以后也可以更好的使用直流接觸器設備，關注悅隆電氣，您還可以了解更多您想了解的電氣知識。
