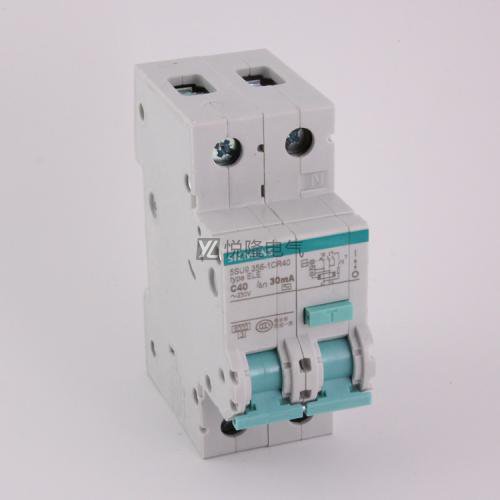

斷路器是什么？
斷路器是一種可以關合、承載和開斷正常回路條件下的電流并且可以在規定的時間內關合、承載和開斷不正?；芈非闆r下的電流的開關裝置。斷路器在電路設備中主要分為兩大類：高壓斷路器和低壓斷路器，在電路中，斷路器是一種非常常見的設備，主要就是用于電的配電環節當中，在配電系統中，斷路器是一種使用量大而且使用非常廣泛的電器。那么斷路器的原理以及結構是怎么樣的呢？今天我們就來看看有關于斷路器的一些相關知識。
一.斷路器內部結構

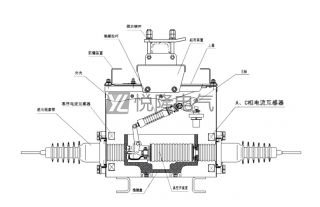

斷路器的結構按照上圖來構造，其中包含以下幾個部分。
內部：
1）輔助觸頭：與斷路器主電路分、合機構機械上連動的觸頭，主要用于斷路器分、合狀態的顯示，接在斷路器的控制電路中通過斷路器的分合，對其相關電器實施控制或聯鎖。例如向信號燈、繼電器等輸出信號。塑殼斷路器外殼框架級額定電流100A為單斷點開關觸頭，225A及以上為橋式觸頭結構，約定加熱電流為3A；可以安裝額定電流為400安及以上的兩個常開和兩個常閉外殼，加熱電流按約定為6A。操作性能數次與隔離開關的操作性能總數次相同。
2）報警觸點:用于斷路器事故的報警觸點，該觸點僅在斷路器跳閘并指出時起作用。主要用于斷路器負載出現過載短路或欠壓等故障時的自由脫扣。報警觸點從原來的常開位置切換到關閉位置，指示燈、電鈴、蜂鳴器等。在輔助電路中被接通以顯示或提醒斷路器的故障跳閘狀態。
3）分勵脫扣器：分勵脫扣器是一種用電流源激發的脫扣器，它的電流與主電源電路電流有關。分勵脫扣器是一種遠距離操縱分閘的附件。當電源電壓等于額定控制電源電壓的70%-110%之間的任一電壓時，就能可靠性的分?jǐn)鄶嗦菲?。分路跳閘裝置為短期操作系統，線圈通電時間一般不超過1S，否則導線會燒壞。為了防止線圈燒壞，微動開關與分流脫扣線圈串聯。
4）欠壓脫扣器(欠壓脫扣器):欠壓脫扣器是當斷路器的端電壓下降到一定的規定范圍時，使斷路器有延時或無延時斷開的一種脫扣器。當電源電壓下降(甚至緩慢下降)至額定工作電壓的70%至35%時，欠壓脫扣器應運行。當電源電壓等于脫扣器額定工作電壓的35%時，欠壓脫扣器應能防止斷路器閉合。當電源電壓等于或大于欠壓跳閘裝置額定工作電壓的85%時，斷路器應在熱態條件下可靠閉合。因此，在被保護電路中電源電壓有一定壓降的情況下，斷路器可以自動切斷電源，從而保護負載電氣設備和斷路器下方的電氣設備不受電壓不足的影響。使用時，欠電壓脫扣器線圈接在斷路器電源側，欠電壓脫扣器通電后，斷路器才能合閘。
不同的接觸器內部結構也略有不同，不一一介紹。
二.
斷路器動作原理
不同的斷路器動作原理也是不同的

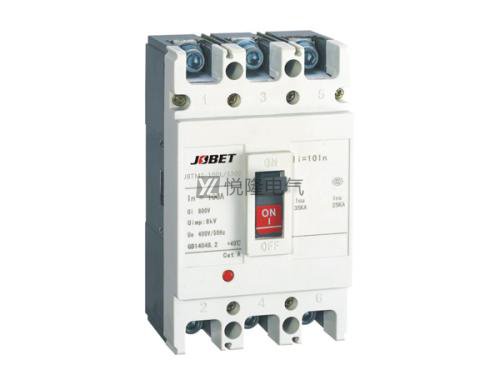

1.低壓斷路器（如小型斷路器、塑殼斷路器）過電流脫扣器動作原理：當脫扣裝置中的線圈和被它所保護的電路形成串聯時，同時電路是處于正常的工作狀態，那么銜鐵是不會被電磁裝置吸合的。如果被保護路線出現的短路故障時則隔離開關銜鐵被電磁裝制吸合，同時利用傳動系統組織來對自由脫扣裝制進行促進進而放出主斷路器，主斷路器會在分閘壓簧下實行分離姿勢，保持電源電路剪斷具有過流保護作用。
2、低壓斷路器熱脫扣器姿勢機理：當熱脫扣器被保護電源電路出現過壓現象的時候，會引起路線中的電流量逐步提高曾大，促進雙金屬片形成彎折情況，利用隔離開關傳動系統組織促進自由脫扣器放出主斷路器，同理在分閘壓簧的姿勢下使其分離，保持剪斷電源電路具有過壓保護作用。
3.那么斷路器欠壓脫扣器的工作原理如下:當欠壓脫扣器并聯到斷路器電源側時，如果電源被切斷或電壓過低，電樞將執行釋放動作，傳動機構也推動自由脫扣機構脫扣斷路器，從而起到欠壓和零電壓保護的作用。
4.斷路器并聯跳閘動作的原理:的并聯跳閘裝置可以通過低壓斷路器中并聯跳閘的遠程操作來控制。同時，其電磁線圈并聯到斷路器的電源側。當需要進行分路跳閘操作時，可按下常開鍵SB以電吸引分路跳閘電磁裝置的電樞，并可驅動自由跳閘裝置使斷路器通過傳動跳閘。
三.
高壓斷路器原理
滅弧動作原理：是利用動靜兩個觸頭分開時所產生的電弧到第一吹弧通道打開，在這個階段電弧是處于靜止的氣泡當中，冷卻作用差電弧是很難就此熄滅的，所以動觸頭也會保持向下移動，當高壓斷路器第一、二、三吹弧通道連續的被打開后，滅弧室中的高壓氣體隨著吹弧通道相繼往外排出，并向電弧橫吹實現電弧強力冷卻和去游離。
