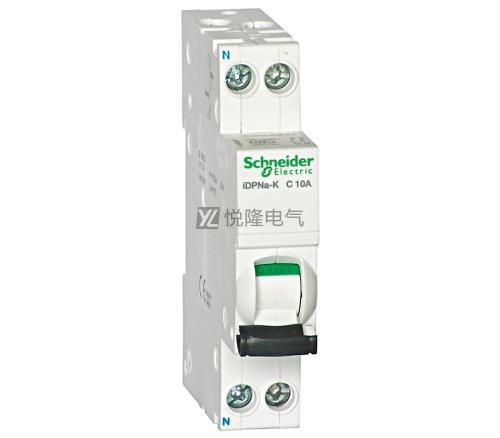

施耐德小型斷路器選型以及結構
發布時間：2019-07-12 11:04瀏覽次數：
小型斷路器是斷路器設備中的一種，
小型斷路器也被稱之為微型斷路器通常都用于50/60Hz額定電壓中，在額定電流至63A的線路中起到過載和短路保護的作用。小型斷路器和斷路器不同之處就在此，小型斷路器對于工作的條件比較苛刻，要求周圍空氣溫度上限不超過40°，下限不低于-5°。小型斷路器作用電氣設備中，比較常見的一種設備，也是有非常多的品牌，其中施耐德就是比較常見的一種。今天我們就來介紹一下施耐德小型斷路器的一些選型以及結構。

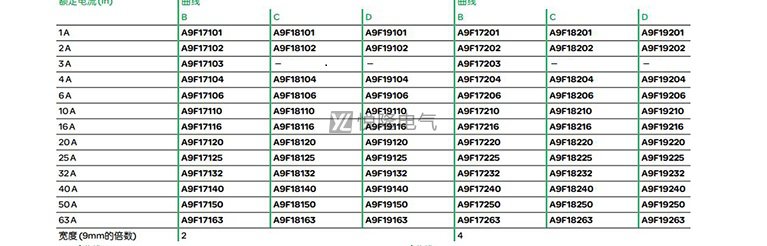

1.斷路器型號參數
舉例：【A9 F 18 2 63】型號含義具體參數如下：
1、首先是“A9”在之前我們就有說成表示了Acti9的簡寫；
2、隨后是數字“F”這兒含有了很多中小型斷路器型號與編號，其中含有了“F”為iC65、“K”為iC65N-K、“V”為VigiiC65、“A”為輔助件、“N”為C65-Dc亦或是C65-Dc電器設備輔助件；
3、其次是數子“18”表示內部結構編號；
4、而數子“2”表示了極數與編號，其中含有了（“0”為0極數、“1”為1P極數、“2”為2P極數、“3”為3P極數、“4”為4P極數）；
5.最后，數字“63”表示額定電流。01=1A 02=2A 76=6.3A等。
2.

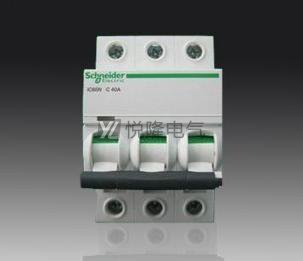

小型斷路器結構
小型斷路器由下列幾個主要部分組成：
可分?jǐn)嗟慕佑|聯接。它由固定觸頭和可動觸頭組成。
由金屬筒或絕緣圓柱體組成的器件，其中安裝著可分?jǐn)嗟慕佑|聯接和滅弧設備以及傳動裝置。
帶動觸頭的傳動裝置。
滅弧設備。
小型斷路器開斷電路通常是用機械的方法將小型斷路器的動觸頭與固定觸頭分開。在合閘時則用相反的機械運動使動觸頭與固定觸頭閉合。 在進行接通和開斷負載電路的操作時，固定觸頭和動觸頭之間將會產生電弧。小型斷路器具有回路標識區域、雙鎖定夾結構以及絕緣接線端子同時有著防護等級IP20B，而且斷路器上配置了故障脫扣指示視窗，當出現故障脫扣時該視窗會顯示紅色提醒。不僅如此還在小型斷路器上裝配了觸頭位置指示，切實的分?jǐn)嘀甘就瑫r在手柄上獨立的綠色表示能夠明確指示觸頭處于斷開位置。
3.
小型斷路器選擇原則
(1)隔離開關的額定電流、電流量應超過或相當于路線機器設備的正常工作頻率和電流量；
(2)路線應保護的走電電流量應少于或相當于隔離開關的要求漏保開關電流量；
(3)斷路器的極限通斷能力應大于或等于電路最大短路電流；
(4)過壓脫扣器的額定電壓超過或相當于路線的最大負荷電流量；
(5)有較短的分?jǐn)囗憫?yīng)時間，能夠具有保護路線和機器設備的作用。
以上就是關于施耐德小型斷路器選型的一些相關知識。
