交流接觸器內部結構和安裝方法
發布時間：2019-07-12 09:43瀏覽次數：
接觸器是電力設備中的一種，通常都會使用于電力的配電以及用電場合，
接觸器通常根據所使用電路的形式也分為交流接觸器和直流接觸器，今天我們就來講講交流接觸器的一些相關知識，交流接觸器之所以被稱之為交流接觸器，是因為其是被應用于交流電路當中，而交流接觸器通常都是利用主接點來控制電路，用輔助接點來導通控制回路，交流接觸器的作用和其他的接觸器一樣，都是用于在自動控制系統中，幫助控制電路，以免電路出現欠壓、短路等情況，而且還可以接通和切斷電路，進行低電壓釋放保護的作用。
1.

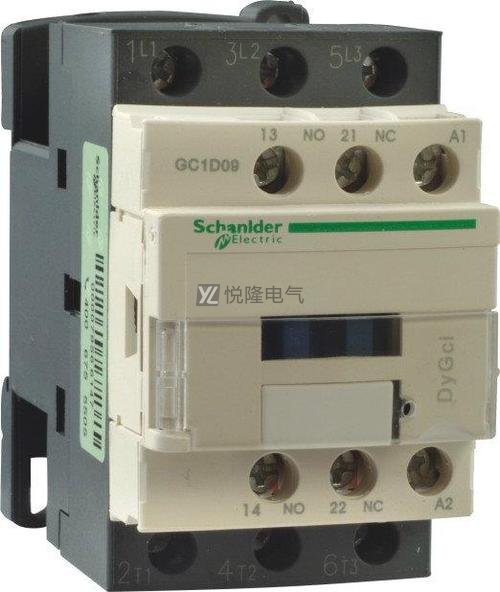

交流接觸器的安裝方法
1）在交流接觸器安硯前應該檢查產品的銘牌及發熱線圈上的技術數據（如額定電壓，電流、操作頻段和插電不斷率等）是否切合實際使用要求。用手分合接觸器的活動部分，要求產品動作靈活無卡頓現象。一部分接觸器的鐵心極面上涂抹了防銹油，使用期間請將鐵心極面的防銹油涂抹干凈，防止油污粘著導致接觸器的電源切斷檢查和調整接觸器觸頭的工作參數（如開距、超程、初壓力、終壓力等）并使各極觸頭動作同步。
2）交流接觸器安裝方法
接觸器一般應安裝在垂直面上，傾斜度不得超過5°。對有排熱孔的交流接觸器，排熱孔應擺在上下位置，以利于排熱。
安裝和接線時，不要將零件留在接觸器內，以免造成堵塞或短路故障。
應擰緊固定螺釘，防止運行振動。
觸頭表面因電弧出現金屬小珠時，應及時銼修，但銀及銀合金觸頭表面產生的氧化膜，由于接觸電阻很小，可不必銼修，否則會縮短觸頭的壽命。
接觸器的觸頭應定期清掃保持清潔，但不允許涂油。
3）安裝時，一般垂直安裝。傾角不應過大，也不應超過5°，否則會影響接觸器的動作性能。
在安裝的時候，特別是連接導線的時候，要注意細碎導線要清理干凈，避免掉入接觸器內部，引起接觸器卡阻，造成線圈燒毀。
在安裝時，應使有孔的兩面放在上下兩面，有利于散熱。

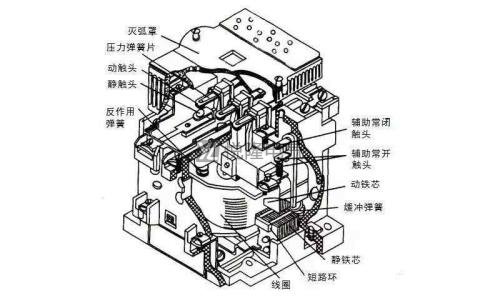

2.交流接觸器內部結構
交流接觸器的結構以中間繼電器為例。它由電磁機構、觸點系統、滅弧系統、反力安裝系統、支架和底座等組成。
1）電磁機構 電磁機構的組成：由電磁線圈、鐵心和銜鐵組成。 電磁機構的功能：操作觸點的閉合和斷開。
接觸點系統接觸點是交流接觸器的實行部件，用于接入或斷掉被控制回路。接觸點系統包括主接觸點和輔助觸點。 主觸點：用在通斷電流較大的主電路中。輔助觸點：用以接入或斷掉控制回路，只能通過較小的電流量。按其原始狀態可分為常開觸點和常閉觸點。接觸點系統包括主接觸點和輔助觸點。常開觸點：初始情況時（即發熱線圈未插電）斷掉，發熱線圈插電后合閉的接觸點叫常開觸點；常閉觸點：初始情況合閉，線圖插電后斷掉的接觸點叫常閉觸點（發熱線圈關閉電源后所有接觸點恢復）。
2）滅弧系統容量在10A以上的接觸器有滅弧裝置，經常使用縱向槽滅弧罩和柵極滅弧裝置。
3）反力裝置包括彈簧、傳動機構、接線柱和外殼等。
4）托架和基座用以固定和安硯交流接觸器。
3.
交流接觸器注意事項
在日常工作中，需要維護交流接觸器，并且至少應進行定期檢查，包括螺釘是否松動以及活動部件是否靈活。同時，交流接觸器的觸點至少應保持清潔。最好定期清洗，但不要給它們上油。同樣重要的是要注意，當由于電烙術在接觸面上產生小的金屬顆粒時，應該及時清理它們。
