小型斷路器型號D型與C型區別
發布時間：2019-07-05 10:09瀏覽次數：
斷路器有很多種，
小心斷路器就是斷路器大家族中的一員。小型斷路器也被成為微型斷路器，因為其適用于交流50/60Hz額定電壓230/400V，額定電流至63A線路的過載和短路保護之用，也可以在正常情況下作為二線路的不平凡操作轉換之用。相較于大多數斷路器而言，小型斷路器通常都是作用于工業、以及商業、民用、高層等場所。小型斷路器在配電中發揮著非常重要的作用，也是配電環節中必不可少的設備。

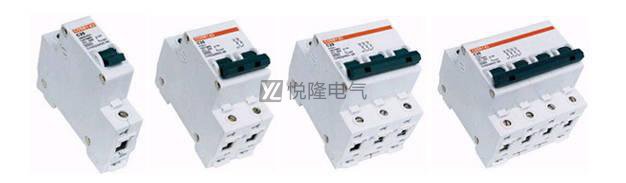

一.小型斷路器C型：
小型斷路器DZ47-63-C16型號
1、一般最前面的字母都是代表了廠家的產品系列代碼，好比這里的DZ就是；
2、后面的數字47同樣是屬于產品設計序列號，選擇合適合理的小型斷路器通常都是從型號的第一個空格后面開始看起；
3、上面型號中的63就是代表該設備最大可到63A電流；
4、而字母C表示脫扣曲線特性，這款則就適用于照明配電或者是電機配電場所中；
5、數字16就表示當額定電壓可以到400V時，若電路中的電流達到及超過16A，則該型號的小型斷路器就會自動跳閘，常見的額定電流都有16A、25A、32A、40A、C50A、63A等。
注：也有的型號規格中都是標明的極數如1P、2P、3P、4P等，還有就是說在設計產品編號后邊再加其他英文字母就表達短路故障分斷工作能力，如施耐德iC 63系列產品中的iC65N與iC65H相同，至少N是達到6kA而H達到12kA。最后，某廠家的小型斷路器型號代碼分為內部(訂貨時用)和外部(斷路器外殼標記)，以上只是說明了外部型號的意思，建議更多的參數查看對應廠家的產品手冊樣本等資料。

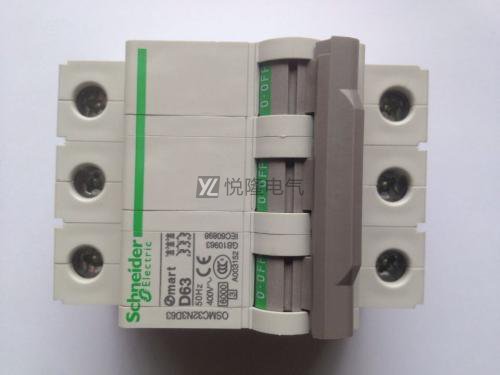

二.小型斷路器D型與C型區別
根據國家標準規定要求來講的話，合格的D型斷路器其脫扣電流應該是在額定電流的10至14倍左右，而C型斷路器脫扣電流是在額定電流的5至10倍左右。關鍵?是需看路線設計方案電流量和實際上所必須選用的電源開關額定電壓是不是配對適合，倘若有效的狀況下C型一般是適用照明燈具路線中的，而D型是適用工業生產行業中的
在小型斷路器殼體上打印出的常用參數術語表示：
A：額定電壓；
P：極數；
Ue：額定電壓；
Ui：額定絕緣電壓（V）；
Umax：最大工作電壓（V）；
Umin：最小工作電壓（V）；
Hz：額定工作頻率；
Uimp：額定沖擊耐受電壓（kV）；
Icn：額定短路能力（kA）；
Icu：額定極限短路分斷能力（kA）；
Ics：額定運行短路分斷能力（A）；
脫扣特性：B、C、D、MA。
關注悅隆電氣,還可以了解到更多電氣相關知識。
