1.高壓真空斷路器產品的整體結構根據滅弧室和操作機構的合理工作位置進行設置，滅弧室和操作機構分別設置在斷路器的前后。同時，主電路的結構部分設計成三相落地式，設備也可以固定或活動安裝在機架上。
2、在該產品當中有一個管狀式的絕緣體將真空滅弧室安裝在里面，絕緣體的材質是采用APG工藝注塑而成，采用原因是對于出現爬電現象它能夠有很好的抗性。這種整體設計結構可以大大降低滅弧室內灰塵出現的概率，防止真空滅弧室受到外部因素的影響，不會造成污染積累，從而使高壓真空斷路器在任何惡劣環境下對電壓效應都呈現出高阻抗?fàn)顟B(tài)。

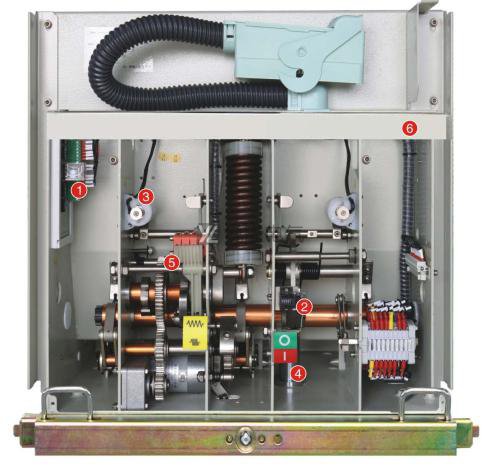

3 .高壓真空斷路器的操作機構是平面鋪設的彈簧操作機構，同時還具備多模式的儲存特征，操作機構設置在滅弧室前的外殼中，外殼用4片中間隔板重建空間，分為5個組裝模塊，模塊中這種結構設計能夠更恰當?shù)刂С衷O(shè)備的運行性能和滅弧室開閉功能所需的性能，減少了不必要的復雜環節，同時能夠?qū)⒏邏赫婵諗嗦菲鞴ぷ鲿r的能耗和噪音降至最低，使得設備的可操作性更加穩定可靠。

二.高壓真空斷路器工作原理：
1高壓真空斷路器儲能操作：首先該操作是分為電動操作和手動操作，電動操作就是將儲能電機進行輸出把傳動系統帶動，手動操作就是將通過蝸輪蝸桿等方式來把傳動系統帶動。次之在傳動裝置中的鏈輪鏈條開展旋轉時，能夠促進輪上邊的導軌滑塊讓儲能技術輪距跟隨旋轉，而且能夠根據拐臂和拉申重合閘彈黃開展儲能技術。最終儲能技術的部位抵達特定地址時，將限位開關桿拉掉使導軌滑塊把儲能技術軸和傳動裝置分離去，把滾軸部位抵住維持在儲能技術情況，會將連板一塊兒推動把標識牌旋轉回來顯示信息已儲能技術標識，將轉換到蒿助電源開關把供電系統開關電源斷開，這時候機器設備就會處在在重合閘提前準備情況了。
