接觸器的作用和接線圖
發布時間：2019-07-05 11:09瀏覽次數：

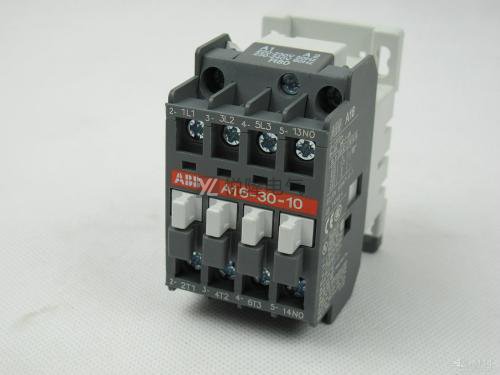

接觸器是電工學設備中的一種，接觸器通常應用于電力、配電以及大多數用電場合，廣義上指的就是工業電中利用線圈流過電流產生磁場，使得觸頭閉合，從而達到控制負載的電器。在電工學上，因?yàn)榭煽焖偾袛嘟涣髋c直流主回路和可頻繁地接通與大電流控制（達800A）電路的裝置，所以經常運用于電動機做為控制對象╋也可用作控制工廠設備?電熱器?工作母機和各樣電力機組等電力負載，接觸器能接通和切斷電路，而且還具有低電壓釋放保護作用。接觸器控制能力大，適合頻繁操作和遠程控制。它是自動控制系統的重要組成部分之一。
一.
接觸器的作用：
從概念上來講該機器設備就是用于具有頻繁接通、切斷電動機或者是其他負載主電路的作用，一般接觸器的觸點容量都有稍微較大，直接能夠用電路（大電流電路）上執行開、斷動作。
接觸器的主要功能能夠?qū)崿F(xiàn)安全的控制（或者說以較小的功率就能對較大的功率做好有效的控制），也有就是能利用遠程方式做好控制（與現場隔離），最后接觸器還具備了自動控制功能（和檢測元件形成相互配合）。
因?yàn)榻佑|器的特殊優勢和作用，倘若選用刀開關或是空氣開關僅僅只僅限于不頻繁直接起動的小容量電機中使用，也沒法做到自動控制的效果，因而接觸器在一些場合下也成為了不輕易被取代的地位。
換句話說，接觸器的功能是利用小電流來控制大電流的負載，同時可以自鎖或聯鎖，避免誤操作和事故。這也是因?yàn)榻佑|器由小電流控制，使電路更簡單，保護更可靠。
二接觸器接線圖原理：
由于該設備種類繁多，這里主要說明交流接觸器的接線方法，并附上接線的實物圖和電路圖。根據下圖，甲和乙的兩端代表設備的常開觸點。當按下啟動按鈕(按鈕兩端連接)時，交流接觸器將執行抽吸動作。同時，常開觸點將從打開狀態變?yōu)殚]合(導通)狀態。因此，甲、乙兩端與按鈕兩端并聯，可以替代按鈕按壓的傳導效果。
通常情況下，接觸器選用幾種方法開展滅弧，即雙斷口滅弧、縱槽滅弧或柵極滅弧，關鍵是以便清除動、靜觸頭開閉造成的電孤問題。要是容量在10A以上的接觸器通常都配備了滅弧裝置，而交流接觸器則還具備了反作用彈簧、觸頭壓力彈簧、緩沖彈簧、傳動機構、接線柱以及底座等輔助部件。
三.工作原理
我們從以上也明白了接觸器的接線圖和作用，其實接觸器的主要工作原理就是接觸器的工作原理是：當接觸器線圈通電后，線圈電流會產生磁場，產生的磁場使靜鐵芯產生電磁吸力吸引動鐵芯，并帶動交流接觸器點動作，常閉觸點斷開，常開觸點閉合，兩者是聯動的。當線圈斷電時，電磁吸力消失，銜鐵在釋放彈簧的作用下釋放，使觸點復原，常開觸點斷開，常閉觸點閉合。直流接觸器的工作原理跟溫度開關的原理有點相似。
