交流接觸器的工作原理以及線路接法
發布時間：2019-08-17 10:25瀏覽次數：
交流接觸器是我們接觸器當中的一種，在電工學中，接觸器因為可以快速切斷交流和直流主回路以及可以頻繁地接通和大電流控制電路的裝置，所以通常都會將電動機作為控制對象使用，也可以用作工廠設備以及電熱器等電力負載，接觸器也是因為這點成為了我們在自動控制系統中的重要元件之一。交流接觸器是我們用在交流電路中的接觸器，它的主要工作就是接通和開斷電路，我們對交流接觸器也要有一個進一步的認識。我們才能更好的使用交流接觸器設備。
1.交流接觸器工作原理
交流接觸器的原理是：當交流接觸器電磁線圈插電后，電磁線圈電流量會造成電磁場，造成的電磁場使靜變壓器鐵芯造成電磁感應吸附力吸引住動變壓器鐵芯，并推動接觸器點姿勢，常閉觸點斷掉，常開觸點合閉，二者是連動的。當電磁線圈關閉電源時，電磁感應吸附力消退，銜鐵在釋放出來彈黃的功效下釋放出來，使接觸點還原，常開觸點斷掉，常閉觸點合閉。

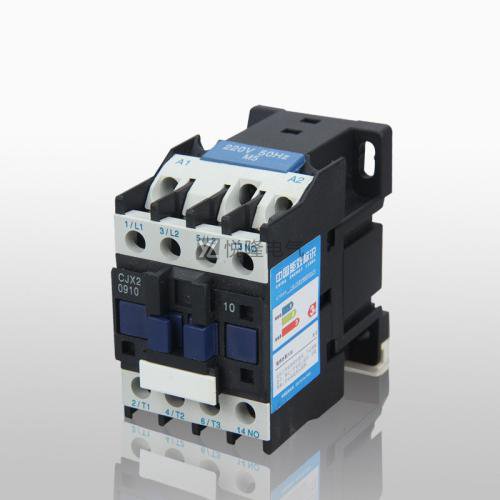

1）一般三相接觸器一共有8個點，三路輸入，三路輸出，還有是控制點兩個。?出和鍵入是相匹配的，非常容易可以看出去。如果要增加自鎖功能，還需要將輸出點一端的電線連接到控制點。
2） 最先應當了解接觸器的基本原理。他是用外界電源來加在線圈上，產生電磁場。加電吸合，斷電后接觸點就斷開。了解基本原理后，你應當搞清楚另加開關電源的觸點，也就是說電磁線圈的2個觸點，通常在交流接觸器的下邊，而且各在一面。其他的幾路輸入和輸出一般在上部，一看就知道。還要注意外加電源的電壓是多少（220V或 380V），一般都標得有。并且注意接觸點是常閉還是常開。如果有自鎖控制，根據原理理一下線路就可以了。

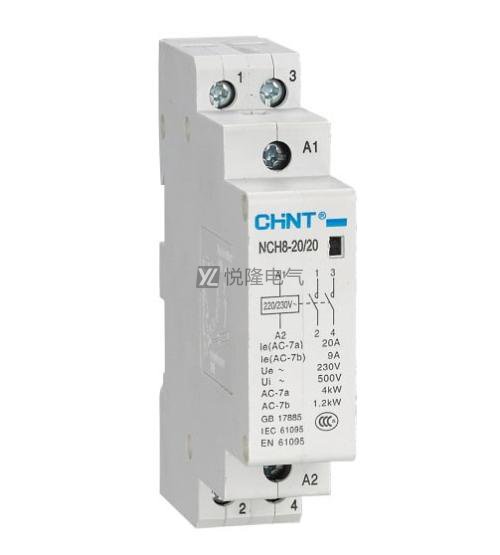

1）根據使用目的和要求按照上述系列選擇種類：
注意嚴格區分主回路負載類型是直流還是交流。交流接觸器不同于DC接觸器，當用于DC負載時，僅適用于DC-1至DC-5負載。DC接觸器推薦用于DC-5以上的DC負載。另外電容接觸器不能用普通交流接觸器替代。
2）負載類型和主回路參數確定：
主控制回路主要參數關鍵是額定值工作頻率、額定電壓、極數、導通工作能力、絕緣層工作電壓和耐受性負載工作能力等。尤其要注意負載類型。接觸器可以運行在不同的負載類型下，但是對應的型號不同，不能完全依靠主極電壓和功率選型。配電設備類負荷（阻性負荷）依照AC-1電機選型；一般電機負載依照AC-3電機選型；繞線電機依照AC-2電機選型；針對經常啟停負荷應依照AC-4負荷電機選型，由于該類負荷在經常導通時候產生斷路器電弧焊接狀況，比如經常正翻轉、駕駛、經常啟動出光的制造行業。

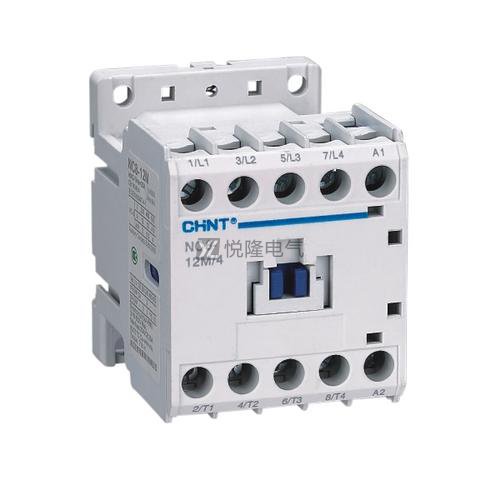

此外，對于4極接觸器，有兩個系列的主極2NO+2NC或4NO，它們不能被普通的3極接觸器和輔助觸點所替代。
3）控制回路及輔助觸點：
接觸器的線圈電壓根據控制回路電壓確定。現階段，國內D2系列產品交流接觸器只能溝通交流電磁線圈。如果需要直流線圈，需要選擇進口TeSys D,TeSys F的產品。另外直流線圈接觸器還有低功耗的進口TeSys D和TeSys K產品，請客戶注意選擇。對于輔助觸點，不同接觸器所允許安裝輔助觸點的位置和個數均不同，需要查表確定。
了解
交流接觸器的工作原理以及接線方法對于我們來說幫助是非常大的，它可以在很大程度上提高我們對于交流接觸器的認識，方便我們以后在日常生活中更好的去使用交流接觸器，也能讓我們對交流接觸器有更多的認識，關注悅隆電氣，了解更多電氣相關知識。
