交流接觸器是我們常用于在交流線路當中使用的
接觸器設備，交流接觸器有著非常多的作用，不但可以接通和切斷電路，而且還具有低電壓釋放保護的功能，而且接觸器還可以對電動機進行頻繁操作和遠距離控制，是自動控制系統中的最重要的元件之一。也是我們?cè)诠I(yè)電氣中使用最多的電器設備。而正確的選用交流接觸器對于我們來說是非常重要的一件事，在不同的場合以及不同的環境應該要根據負荷類型以及工作參數來對交流接觸器合理選擇。
1.
交流接觸器額定參數
理解規格參數有助于更好地選擇交流接觸器的設置
1）接觸器的線圈電壓，一般應低一些為好，這樣對接觸器的絕緣要求可以降低，使用時也較安全。但為了方便和減少設備，常按實際電網電壓選取。
2)電機運行頻率不高，如壓縮機、水泵、風扇、空調、沖床等。接觸器的額定電流大于負載的額定電流。接觸器類型可選用CJl0、CJ20等。
3）對重每日任務型電動機，如數控車床主電動機、移動升降機、絞盤、粉碎機等，其均值實際操作鐸率超出100次／min，運作于啟動、啟動出光、正反面向制動系統、反接制動系統等情況，可采用CJl0Z、CJl2型的交流接觸器。為了保證電壽命，可使接觸器降容使用。選用時，接觸器額定電流大于電機額定電流。
4）對特重每日任務電動機，如印刷設備、鏜床等，實際操作鐸率很高，達到600～12000次／h，常常運作于啟動、反接制動系統、反方向等情況，交流接觸器大概可按電使用壽命及啟動電流量采用，接觸器型號選CJl0Z、CJl2等。
5）溝通交流控制回路中的電容資金投入電力網或從電力網中摘除時，交流接觸器挑選應考慮到電容的重合閘沖擊性電流量。一般地，接觸器的額定電流可按電容器的額定電流的1.5倍選取，型號選CJ10、CJ20等。
6)當使用接觸器控制變壓器時，應考慮浪涌電流的大小。例如交流電弧焊機、電阻焊機等，一般可按變壓器額定電流的2倍選取接觸器，型號選CJl0、CJ20等。
7）對于電熱設備，如電阻爐、電熱器等，負荷的冷態電阻較小，因此起動電流相應要大一些。采用交流接觸器時可無需考慮到(啟動電流量)，立即按負載額定電壓選擇。型號可選用CJl0、CJ20等。
8）由于氣體放電燈起動電流大、起動時間長，對于照明設備的控制，可按額定電流1.1～1.4倍選取交流接觸器，型號可選CJl0、CJ20等
接觸器的原理是運用磁場力與彈黃彈性相輔，保持?jǐn)嗦菲鞯慕尤牒烷_(kāi)斷的。交流接觸器有兩種工作狀態:功率損耗狀態(釋放狀態)和功率增益狀態(動作狀態)。當吸引住電磁線圈插電后，使靜變壓器鐵芯造成電磁感應吸附力，銜鐵被吸合，與銜鐵相接的曲軸推動斷路器姿勢，使常閉斷路器斷交流接觸器處在得電情況;當吸引住電磁線圈關閉電源時，電磁感應吸附力消退，銜鐵在復開，使常開斷路器合閉，位彈黃功效下釋放出來，全部斷路器隨著校準，交流接觸器處在失電情況。
1）根據主觸頭接通或分?jǐn)嚯娐返碾娏餍再|(zhì)來選擇直流還是交流接觸器。
2）根據接觸器所控制負載的工作任務來選擇相應使用類別的接觸器。如負載為一般任務則選用AC-3使用類別；負載為重任務時選用AC-4使用類別。
3）根據負載的功率和操作情況來確定接觸器主觸頭的電流等級。當交流接觸器的應用類型與所操縱負荷的工作目標相對性應時，通常應以交流接觸器主斷路器的電流量額定電流與所操縱負荷的電流相當于，或稍大某些。若不相匹配，如用AC-3類的交流接觸器操縱AC-3與AC-4混和類負荷時，則應減少電流量等?應用。
合理的選擇使用交流接觸器是我們?cè)谑褂媒佑|器時必須要了解的，這會幫助我們更好的選擇使用交流接觸器設備也可以讓我們對交流接觸器有一個更全面的認識，關注悅隆電氣，了解更多電氣知識。

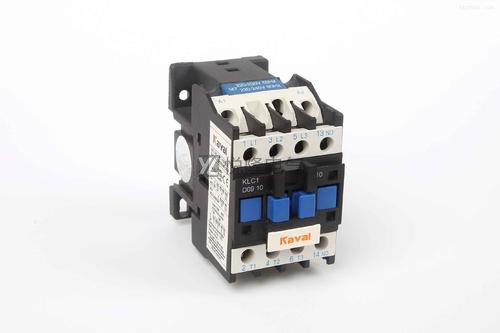

產）3RT6 3RT5接觸器.jpg)

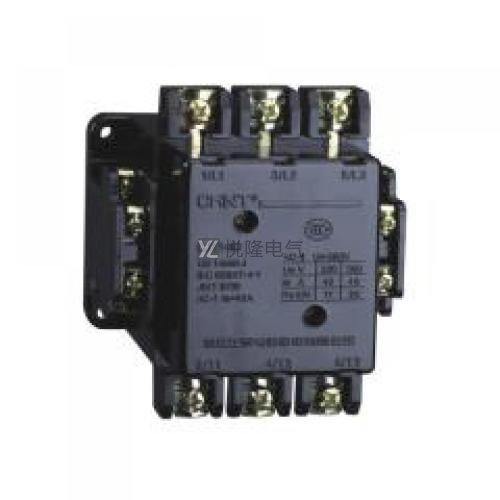

產接觸器.jpg)

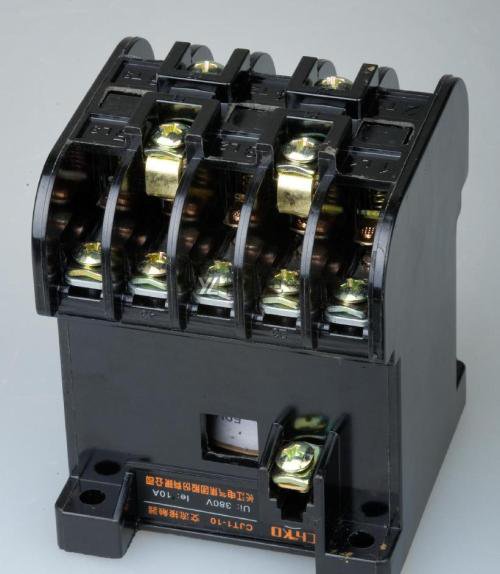

產經濟型接觸器.jpg)
