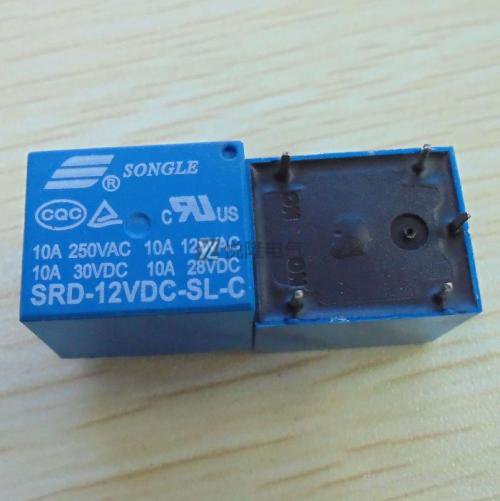

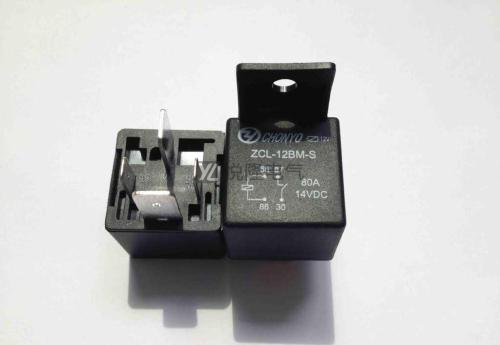

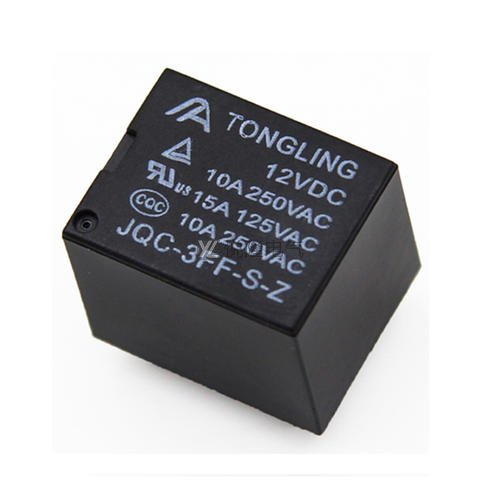

1.繼電器輸出電路

該種輸出電路形式外接電源既可以是直流，也可以是交流。PLC汽車?yán)^電器?出電源電路方式容許負荷通常是AC250V/60V下列，負荷電流量達到2A，容積達到90～150VA（工作電壓×電流量），因而，PLC的?出通常不適合立即驅動器大電流量負荷（通常根據1個小負荷來驅動器大負荷，如PLC的?出能夠接1個電流量較為小的中間繼電器，再由中間繼電器接觸點驅動器大負荷，如交流接觸器電磁線圈等）。

PLC繼電器輸出電路的形式繼電器觸點的使用壽命也有限制（一般數十萬次左右，根據負載而定，如連接感性負載時的壽命要小于阻性負載）。除此之外，汽車?yán)^電器?出的響應速度也較慢（10ms）上下，因而，在規定迅速?zèng)]有響應的場所不宜應用此類種類的電源電路?出方式（能夠依據場所應用下邊詳細介紹的二種?出方式）。

連接感性負載時，為了延長繼電器觸點的使用壽命，當連接外部DC電源時，通常應在負載兩端增加過壓抑制二極管。對于交流負載，應在負載兩端增加阻容器。

2.晶體管輸出電路

晶體管輸出電路比繼電器輸出響應快(一般小于0.2毫秒)，適合需要快速響應的場合；因?yàn)榫w管沒有機械接觸，所以它的壽命比繼電器輸出電路長。晶體管輸出型電路的外接電源只能是直接電源，這是其應用局限的一方面。另外，晶體管輸出驅動能力要小于繼電器輸出，允許負載電壓一般為DC5V～30V，允許負載電流為0.2A～0.5A。這兩點的使用晶體管輸出電路形式時要注意。

3.雙向晶閘管輸出電路

雙向晶閘管輸出電路只能驅動交流負載，響應速度也比繼電器輸出電路形式要快，壽命要長。

雙向晶閘管?出的驅動器工作能力要比汽車?yán)^電器?出的要小，容許負荷工作電壓通常為AC85～242V；單點?出電流量為0.3A～0.6A，當多一點同用公共性端時，每點的?出電流量應減少（如單點驅動器工作能力為0.4A的雙向晶閘管?出，在4點同用公共性端時，較大容許?出為0.7A/4點）。留意：以便維護可控硅，一般在PLC?部電源電路可控硅的兩邊并接RC阻容消化吸收元器件（通常為0.015uF/22Ω上下）和壓敏電阻，因而在可控硅關閉時，PLC的?出依然有1～2mA的引路泄露電流，這就將會造成某些小型繼電器在PLC?出OFF時沒法關閉的狀況。

4.注意事項
使用PLC安裝時必須要注意以下幾點，才不會影響我們PLC的使用以及工作效率和壽命。
1）環境溫度超過0 ~ 50℃的范圍;
2）相對濕度超過85%或者存在露水凝聚(由溫度突變或其他因素所引起的);
3）太陽光直接照射;
4）有腐蝕和易燃的氣體，例如氯化氫、硫化氫等;
5）有打量鐵屑及灰塵。

了解它們的相關區別也是為了日后可以更好的使用這些設備，也能讓我們對這些設備有著更好的了解，關注悅隆電氣，了解更多相關電氣知識。
