熱繼電器圖形符號和結構
發布時間：2019-08-10 10:56瀏覽次數：

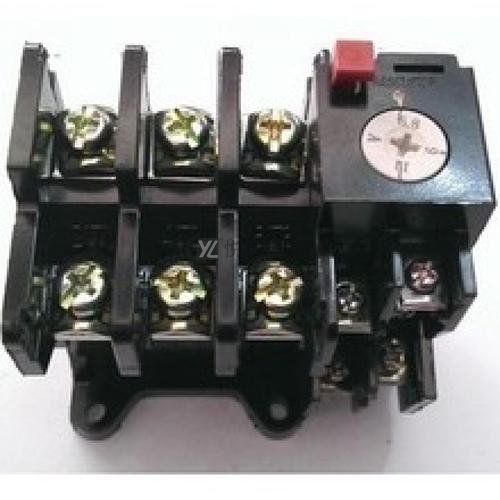

熱過載繼電器是繼電器設備當中的一種，熱過載繼電器是一種應用了電流熱效應原理，用電工熱敏雙金屬片作為敏感元件的過載繼電器，簡稱為熱繼電器。熱繼電器主要是用于電動機過載保護的一種設備，熱過載繼電器安裝使用相較于常規繼電器使用更加方便，功能齊全而且成本更低，熱繼電器在電動機的保護當中是非常重要的。而我們對于熱繼電器也要有所了解，這樣我們可以對熱繼電器有更多的了解。
1.
熱繼電器原理結構

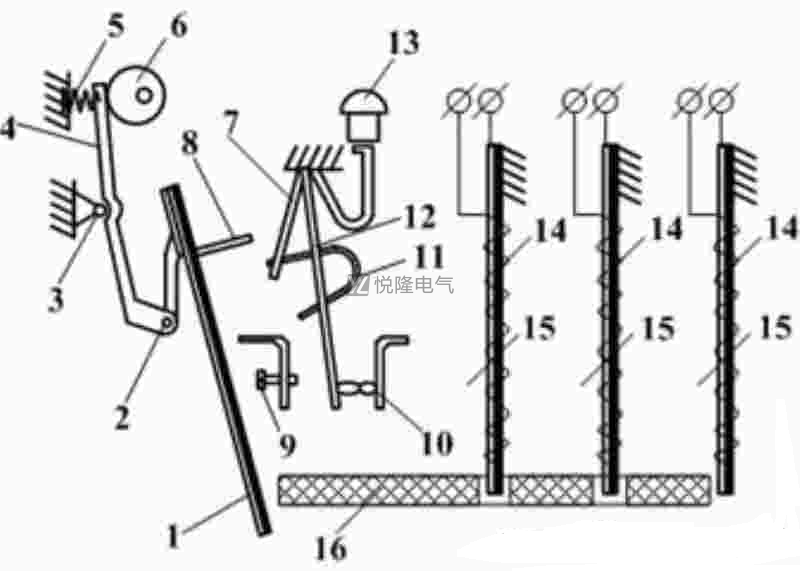

下圖是熱繼電器的原理結構示意圖。其主要有發熱元件、雙金屬片和觸點組成。發熱元件與雙金屬片作為反映溫度信號的感應部分；觸點作為控制電流通、斷的執行部分。發燙元器件15用鎳鉻合金絲等電阻器原材料制成，立即連接起來在被維護的電機主電源電路內，它隨電流量I的尺寸和?間的長度而傳出不一樣的發熱量，這種發熱量加溫雙金屬片14。雙金屬片是由兩種膨脹系數不同的金屬片碾壓而成，右層采用高膨脹系數的材料，如銅或銅鎳合金，左層采用低膨脹系數的材料，如因瓦鋼。雙金屬片的一邊是固定不動的，另一頭為隨意端。當電機正常運行時，熱元件產生的熱量使雙金屬片略有彎曲，并與周圍環境保持熱交換平衡。當電動機負載運作時，熱元器件造成的發熱量錯過了與周邊環境開展熱交換器，使雙金屬片深化彎折，促進導板18往左邊中移動，并促進賠償雙金屬片1繞軸2順時針方向旋轉，推桿8往右邊促進片簧7到必須部位時，弓形彈簧片12相互作用力方位產生更改，使簧片12往左邊健身運動，動合接觸點9合閉，動斷接觸點10斷掉。用此接觸點斷掉電動機的控制回路，進而使電機獲得維護。主電路斷電后，隨著溫度的下降，雙金屬片恢復原位?？墒褂檬謩訌?fù)位按鈕13使觸點10復位。借助凸輪6、和推桿4可以在額定電流的66%~100%范圍內調節動作電流。
2.

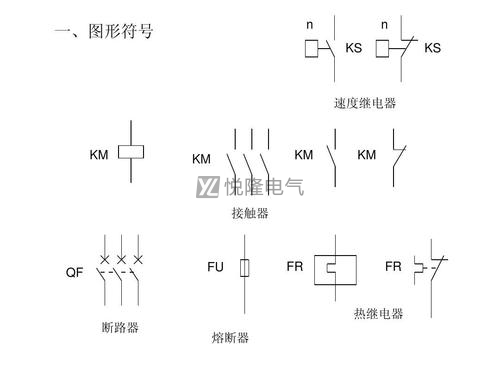

熱繼電器圖形符號
以上是一些電器設備的圖形符號，其中就包括熱繼電器，通過這些符號我們可以對于繼電器有一個全面的了解，也能夠在我們以后使用這類繼電器設備的時候了解并使用熱繼電器設備

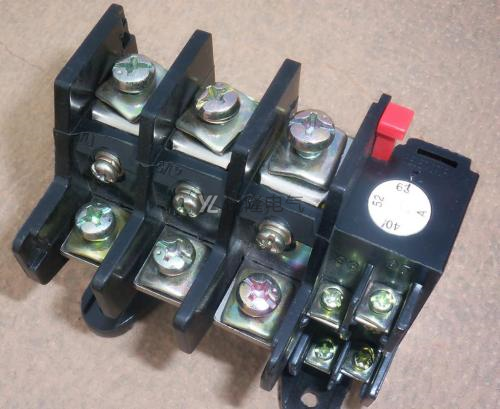

3.使用
熱繼電器時要注意一下幾個問題：
1）以便恰當?shù)伢w現電機的發燙，在挑選熱繼電器時要選用適度的熱元器件，熱元器件的額定電壓與電機的額定電壓值相同，汽車?yán)^電器便精確地體現電機的發燙。同一種熱繼電器有許多種規模的熱元件。
2）注意熱繼電器所處的周圍環境溫度，應保證它與電動機有相同的散熱條件，特別是有溫度補償裝置的熱繼電器。
由于熱繼電器的熱慣性，當大電流發生時它不能立即動作，所以熱繼電器不能用作短路保護。
3）用熱繼電器維護三相電異步電機時，最少必須用有2個熱元器件的熱繼電器，進而在異常的工作態度下，也可對電機開展過壓保護，比如，電機單相電運作時，最少有個熱元器件能起功效。當然，最好采用有三個熱元件帶缺相保護的熱繼電器。
以上就是我們需要了解的一些
熱繼電器的相關知識，通過這些我們可以對熱繼電器的工作原理和結構還有圖形符號都有一個大體的認識，這樣我們以后在使用熱繼電器時也能對熱繼電器有更深入的了解，使用熱繼電器也能獲得更好的效果，如果還想了解其他的有關于熱繼電器的知識，也可以通過我們悅隆電氣官網進行了解。
