相信很多人對繼電器設備都不會陌生，繼電器本身使用在我們的電路系統中對電路進行繼電保護和控制，但是很多時候單純的繼電器是不能滿足我們的使用的，所以我們通常都會采用其他不同種類的繼電器，這當中中間繼電器就是我們經常使用的一種繼電器，很多人會問：中間繼電器是什么？中間繼電器是一種用于繼電保護以及自動控制系統當中的繼電器，它主要可以用來增加觸點的數量以及容量，并且還可以在電路當中傳遞中間信號。是一種使用非常廣泛的繼電器。我們對于它的作用以及工作原理以及類型也需要有相關的了解，才可以更好的認識中間繼電器。

1.中間繼電器結構特點和作用
中間繼電器的主要作用就是繼電保護，中間繼電器本身因?yàn)橛兄己玫碾姼綦x性，可以讓控制方和被控制方?jīng)]有任何電器上的鏈接，從而達到安全控制，而它本身也可以用來增加觸點的數量以及容量，幫助我們更好的對電路進行信號傳輸以及控制，在自動控制系統中更好的對電路進行控制。

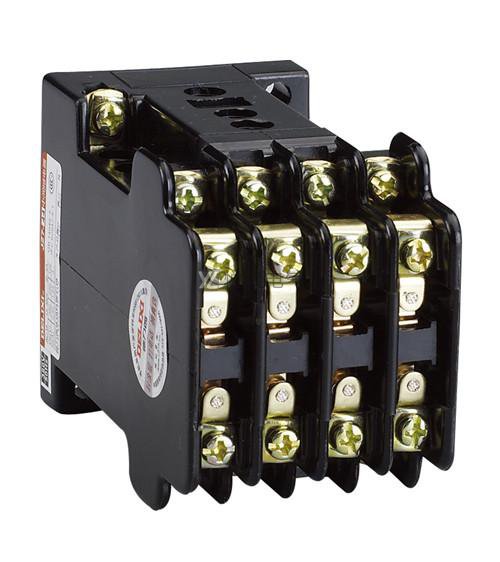

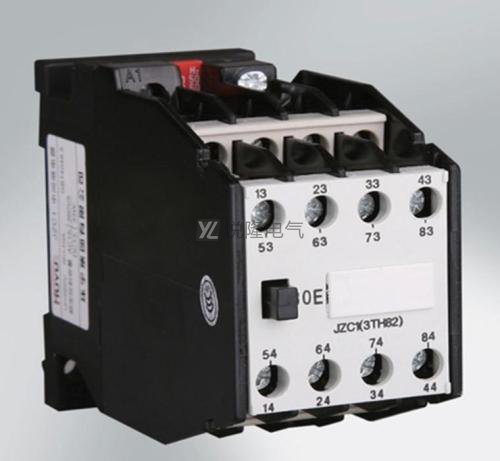

而中間繼電器的結構也和交流接觸器相似，都是由固定鐵芯、動鐵芯、動靜觸點、線圈、彈簧、外殼等組成。本繼電器的"U"形導磁體采用雙鐵心結構，即在兩個邊柱上均可裝設線圈。對于DZY、DZL和DZJ型只裝一個線圈，而對于DZB，DZS，DZK型可根據需要在另一個鐵心上裝以保持線圈或延時用阻尼片等。從而使線圈類型大不相同的繼電器都通用一個導磁體。

2.中間繼電器工作原理
中間繼電器的結構和原理都跟交流接觸器相同，但是它和接觸器的主要區別就在于，接觸器的主觸頭可以通過大電流，但是繼電器只可以通過小電流，所以我們的中間繼電器也都是用在控制電路中，而且因?yàn)檫^(guò)載能力較小都是使用輔助觸頭，數量也更多，中間繼電器主要是將線圈裝在"U"形導磁體上，導磁體上面有一個活動的銜鐵，導磁體兩側裝有兩排觸點彈片。在非姿勢情況下接觸點彈簧片將銜鐵往上撐起，使銜鐵與導磁體中間維持必須空隙。當氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸向?qū)Т朋w，同時銜鐵壓動觸點彈片，使常閉觸點斷開常開觸點閉合，完成繼電器工作。當電磁力矩減小到一定值時，由于觸點彈片的反作用力矩，而使觸點與銜鐵返回到初始位置，準備下次工作。
