怎樣選擇斷路器？斷路器工作原理是怎樣的
發布時間：2019-07-20 11:52瀏覽次數：

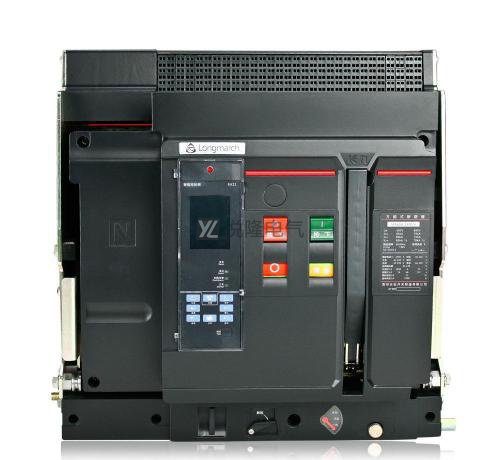

斷路器在我們的自動化電路當中是非常常用的，
斷路器本身的功能就相當于熔斷器開關和過欠熱繼電器的一個組合，可以對電路進行 開關斷合，用來對電路中的電能進行分配，而且可以不平凡的啟動切換異步電動機，對電源線路以及電動機進行保護，而且當電動機的電路發生了嚴重的過載以及短路和欠電壓故障時，斷路器還可以自動的切斷電路防止造成更大的損害。斷路器本身按照線路范圍來劃分的話，分為高壓斷路器和低壓斷路器。那么我們應該怎么選擇斷路器呢？
1.斷路器工作原理
斷路器工作原理是當短路時，大電流產生的磁場克服反力彈簧，脫扣器拉動操作機構動作，開關瞬時跳閘。當過載時，電流變大，發熱量加劇，雙金屬片變形到一定程度推動機構動作，電流越大，動作時間越短。斷路器有電子型的，使用互感器采集各相電流大小，與設定值比較，當電流異常時微處理器發出信號，使電子脫扣器帶動操作機構動作。
2.低壓斷路器工作原理
低壓斷路器也稱為自動空氣開關，可用來接通和分?jǐn)嘭?fù)載電路，也可用來控制不頻繁起動的電動機。它功能相當于閘刀開關、過電流繼電器、失壓繼電器、熱繼電器及漏電保護器等電器部分或全部的功能總和，是低壓配電網中一種重要的保護電器。
低壓斷路器具有多種保護功能（過載、短路、欠電壓保護等）、動作值可調、分?jǐn)嗄芰Ω?、操作方便、安全等?yōu)點，所以被廣泛應用。構造和原理低壓斷路器由實際操作組織、接點、保護器（各種各樣脫扣器）、滅弧系統軟件等構成。
低壓斷路器的主觸點是靠手動操作或電動合閘的。主觸點閉合后，自由脫扣機構將主觸點鎖在合閘位置上。過電流脫扣器的線圈和熱脫扣器的熱元件與主電路串聯，欠電壓脫扣器的線圈和電源并聯。當電路發生短路或嚴重過載時，過電流脫扣器的銜鐵吸合，使自由脫扣機構動作，主觸點斷開主電路。當電源電路負載時，熱脫扣器的熱元器件發燙使雙金屬片上彎折，促進隨意脫扣組織姿勢。當電源電路欠工作電壓時，欠工作電壓脫扣器的銜鐵釋放出來。也使自由脫扣機構動作。分勵脫扣器則作為遠距離控制用，在正常工作時，其線圈是斷電的，在需要距離控制時，按下起動按鈕，使線圈通電。
3
.斷路器選擇
我們選擇斷路器一定要按照以下五點來進行選擇。
1）由線路的計算電流來決定斷路器的額定電流。
2）斷路器的短路整定電流應躲過線路的正常工作啟動電流。
3）按線路的最大短路電流來校驗低壓斷路器的分?jǐn)嗄芰Α?/div>
4）依照路線的最少短路容量來校檢隔離開關姿勢的協調性，即路線最少短路容量應不低于隔離開關短路故障滅磁電流量的1.2倍。
5）依照路線上的短路故障沖擊性電流量（即短路故障全電流量較大瞬時值）來校檢隔離開關的額定值短路故障接入工作能力（較大電流量預估谷值），即前者應超過兩者。
關注悅隆電氣，了解更多相關知識。
