斷路器是什么？斷路器有什么作用
發布時間：2019-07-20 11:29瀏覽次數：

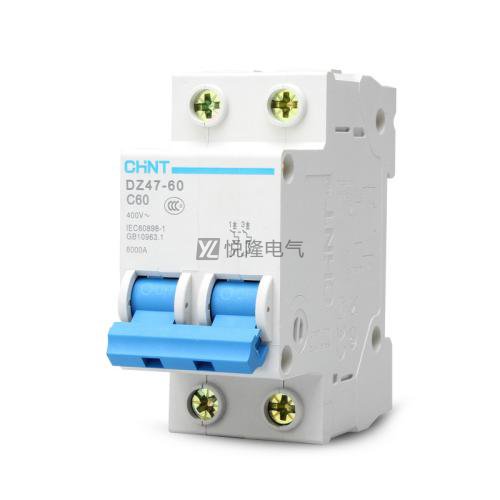

斷路器是什么？很多的人對于電氣設備都不是很了解，這其中就包含著斷路器。斷路器是一種可以能夠分配電能，在規定的時間內關合、承載和開斷異?；芈窏l件下的電流的開關裝置，而且
斷路器還可以用來不頻繁的啟動異步電動機，對電源線路以及電動機進行實時的保護，也可以讓其在電路發生了嚴重的過載故障或者短路以及欠壓故障時都可以用來自動的切斷電路，斷路器本身就相當于是熔斷器開關和過欠熱繼電器的一種結合，所以也是因?yàn)槠浔憷?，現在也是被廣泛應用。
1.
斷路器工作原理
斷路器工作原理是當短路時，大電流產生的磁場克服反力彈簧，脫扣器拉動操作機構動作，開關瞬時跳閘。當負載時，電流量增大，熱值加重，雙金屬片形變到必須水平促進組織姿勢，電流量越大，姿勢?間越少。隔離開關有電子型的，應用互感器收集各相電流尺寸，與預設值較為，當電流量出現異常時中央處理器發信號，使電子器件脫扣器推動實際操作組織。當短路時，大電流（一般10至12倍）產生的磁場克服反力彈簧，脫扣器拉動操作機構動作，開關瞬時跳閘。當過載時，電流變大，發熱量加劇，雙金屬片變形到一定程度推動機構動作（電流越大，動作時間越短）。有電子型的，使用互感器采集各相電流大小，與設定值比較，當電流異常時微處理器發出信號，使電子脫扣器帶動操作機構動作。

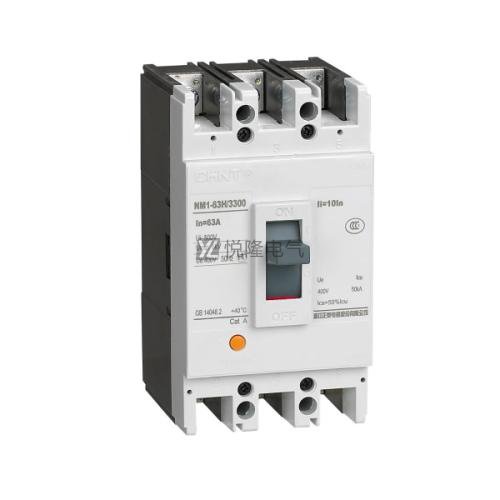

2.低壓斷路器工作原理
低壓斷路器的主觸點是靠手動操作或電動合閘的。主觸點閉合后，自由脫扣機構將主觸點鎖在合閘位置上。過流跳閘線圈和熱跳閘熱元件與主電路串聯，欠壓跳閘線圈與電源并聯。當電路發生短路或嚴重過載時，過電流脫扣器的銜鐵吸合，使自由脫扣機構動作，主觸點斷開主電路。當電路過載時，熱跳閘裝置的加熱元件產生熱量以彎曲雙金屬片并推動自由跳閘機構動作。當電路欠電壓時，欠電壓脫扣器的銜鐵釋放。也使自由脫扣機構動作。分路跳閘裝置用于遠程控制。正常運行期間，其線圈斷電。當需要距離控制時，按下啟動按鈕給線圈通電。
3.斷路器特點
斷路器主要分為多油斷路器、少油斷路器、六氟化硫斷路器。
1）多油斷路器實現簡單、價格便宜，但由于用油量大、體積大、檢修工作量大且易發生爆炸和火災現象。多油式斷路器是以絕緣油為滅弧介質及主要絕緣介質的高壓斷路器，其結構簡單，工藝要求低，但體積大，用鋼材和絕緣油都比較多。
2）少油斷路器
用油少，油箱結構小而堅固，具有節省材料、防爆防火等特點。低油隔離開關應用安全性，使配電裝置大大簡化，重量輕，有利于運送。本發明結構簡單，使用歷史悠久，操作經驗豐富。目前，它在電力系統中仍處于主導地位。國產20kV以下無油斷路器為室內型，35kV以上無油斷路器為室外型。
3）SF6斷路器
電氣性能好，斷口電壓較高。機器設備的實際操作維護保養和維修都很便捷，維修期長，且開斷特性好，占地小，非常是SF6全封閉式組成家用電器可大大減少變電站的占地。通常情況下，因?yàn)镾F6絕緣層物質自身的優質特性，促使SF6隔離開關得到諸多優質特點。斷口電壓高。220kV SF6斷路器只需要單個斷口，因而結構簡單，制造、安裝、調試、運行方便；允許斷路次數多，檢修周期長；開斷性能良好，SF6斷路器開斷電流大，滅弧時間短，無嚴重的截流現象，而且開斷容性電流時不產生重燃；不易著火，運行更安全； 占地少；價格高
4.
斷路器結構
斷路器由內外部兩種結構組成，主要組成如下：
內部：輔助觸頭、報警觸頭、分勵脫扣器、欠壓脫扣器。
外部：電動操作機構、轉動操作手柄、家長手柄、閉鎖裝置。
以上就是關于斷路器的詳細介紹，希望通過這篇文章可以讓大家更好的了解到斷路器這個電氣設備。
