電磁繼電器是什么？電磁繼電器結構
發布時間：2019-07-19 10:42瀏覽次數：
繼電器本身是電控制器件的一種，是一種在輸入量的變化達到了規定的要求時，在電氣輸出電路中使被控量發生預定的節約變化的一種電器，繼電器本身在控制系統和被控制系統中有著相互互動的關系，所以繼電器本身通常都會用于自動化的控制電路當中，而
電磁繼電器則是繼電器當中的一種，很多的人往往很少接觸電磁繼電器，電磁繼電器之所以叫電磁繼電器就是由于其本身是利用電磁鐵控制工作電路通斷的一種開關，今天我們就來詳細介紹一下電磁繼電器的一些相關知識。
一.
電磁繼電器作用
電磁繼電器本身屬于一種電子控制器件，電磁繼電器和普通的繼電器作用大致相似，也是一種用較小的電流、較低的電壓去控制較大電流和較高的電壓的一種自動開關。在電路中也是起著自動調節和安全保護以及轉換電路的作用，主要的區別就是電磁繼電器更多的是使用電磁鐵來對工作電路進行通斷的控制。
二.
電磁繼電器特性
1.吸合電流：電磁繼電器運作的時候吸合動作時所產生最小的電流，當正常持續穩定的運作狀態下給定的電流是要大于吸合電流；
2.DC電阻:電磁繼電器中的DC電阻可用萬用表測量；
3.釋放出來電流量：在電磁繼電器實行釋放出來姿勢時需造成的較大電流量，假如是運行時的電流量低于吸合電流量，那?所展現的就是說未插電狀況下的釋放出來情況；
4.額定值工作頻率：在一切正常的運行時必須額定電流，而且依照安硯場地與型號規格的不一樣，電磁繼電器可以分成交流電流和交流電。
三.電磁繼電器工作原理
電磁繼電器的工作原理很簡單，它利用電磁感應原理，當線圈中通過直流時，線圈產生磁場，動鐵被吸動帶動接觸簧片，使靜接點分開，動接點閉合。當電磁線圈電流被切斷后，鐵芯失去磁性，動鐵芯在彈簧力的作用下復位，動接點打開，靜接點閉合。繼電器線圈在沒通電時處于斷開位置的接點為常開接點，處于接通位置的接點為常閉接點。在一個常開接點和一個常閉接點的中間，有一個動接點被稱作轉換接點。在同一個繼電器中，可以具有一個或數個常開接點、常閉接點和轉換接點。
四.電磁繼電器結構

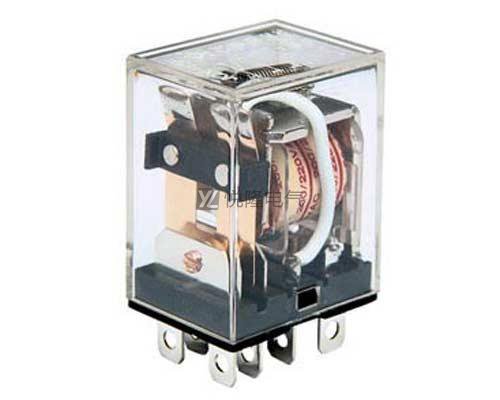

電磁繼電器一般由鐵芯、線圈、銜鐵、觸點簧片等組成。只要在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而產生電磁效應。
以上就是關于電磁繼電器的一些知識，關注悅隆電氣，還可以了解更多相關知識。
