真空斷路器是什么？有什么作用。
發布時間：2019-07-19 10:24瀏覽次數：
斷路器在我們的電氣當中屬于非常實用的一種電氣元件，而
斷路器本身按照自身的分類也分為很多中，高壓真空斷路器就是其中的一種，很多人往往都不知道真空斷路器是什么，都只知道斷路器的作用，卻不知道真空斷路器的作用，其實真空斷路器在我們的一些特殊環境當中都是非常常見的，像是發電廠、變電站以及一些曠工環境中都是非常常見的，今天我們就來相信的介紹一下有關于真空斷路器的相關知識。
1.

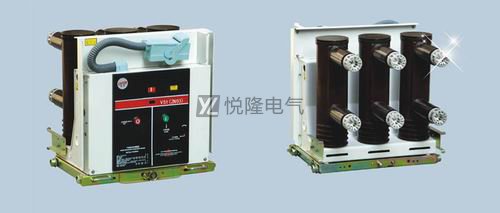

真空斷路器簡介
真空斷路器它之所以被稱之為真空斷路器，是由于其本身是由滅弧介質和滅弧后觸頭的間隙的絕緣介質都是高真空才因此得名為真空斷路器，真空斷路器本身體積小，重量也比傳統的斷路器要輕，而且本身可以進行頻繁的操作，同時還有著每戶不需要檢修的一個優點，加上真空斷路器本身是一種在3-10KV，50Hz三相交流系統當中的一種戶內配電裝置。特別適合用在對額定電壓電流工作的操作次數多，或者是進行開斷短路故障次數多的場所。
2.

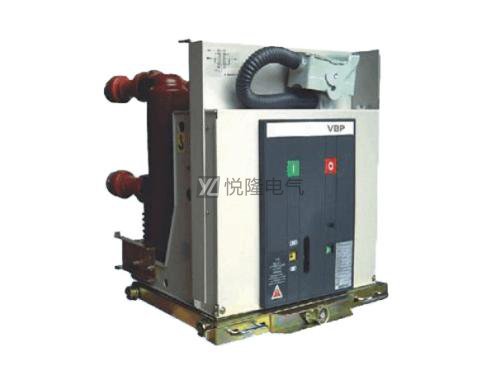

真空斷路器結構
真空斷路器主要由三大結構構成：真空滅弧室、電磁操作機構以及其他部件所組成。
1）真空滅弧室
①氣密絕緣系統(外殼)
由陶瓷、玻璃或微晶玻璃制成的氣密絕緣筒、動端蓋板、定端蓋板、不銹鋼波紋管組成的氣密絕緣系統是一個真空密閉容器。為了確保密封性，除開在封接式要有嚴苛的實際操作加工工藝，還規定原材料自身透氣率和?部放供氣量小。
②導電系統
由定導電桿、定跑弧面、定觸頭、動觸頭、動跑弧面、動導電桿構成。觸頭結構大致有三種：圓柱形觸頭、帶有螺旋槽跑弧面的橫向磁場觸頭、縱向磁場觸頭。目前采用縱磁場技術，此種滅弧室具有強而穩定的電弧開斷能力。
2）電磁操作機構
不同的斷路器操作機構也有所不同，彈簧操作機構以及電磁操作機構是最常見的。
3）輔助部件
通常的輔助部件包括基座、絕緣支撐件、絕緣子等。
3.

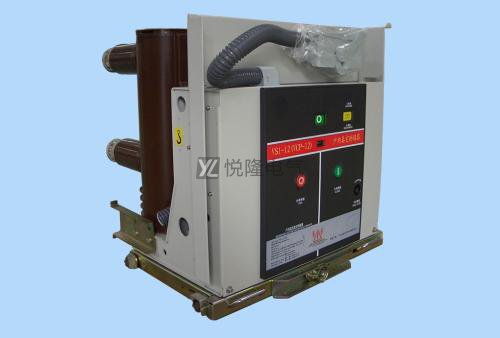

真空斷路器工作原理
真空斷路器的工作原理是：當動、靜觸頭在操作機構的作用下分閘時，觸頭間產生電弧，觸頭會在高溫下產生出蒸汽，由于觸頭設計為特殊形狀，在電流通過時產生一磁場，電弧在此磁場作用下沿觸頭表面切線方向快速運動，在金屬圓筒(上凝結了一定的金屬蒸汽，之后電弧在自然過零時就熄滅了，從而使觸頭的介質強度可以進行快速的恢復。
4.真空斷路器性能特點
1）穩定安全以及可靠性高，可以用在任何特性的重合閘操作。
2）適合用在一定范圍當中的超出了正常使用條件所要求的全工況型設備，同時還采用了立式的管狀絕緣體抵御外界因素不會影響到工作運行。
3）真空斷路器使用固體化絕緣結構設計，使絕緣管形成集成固封極柱，可以減少產品維護時間甚至可以做到免維護。
