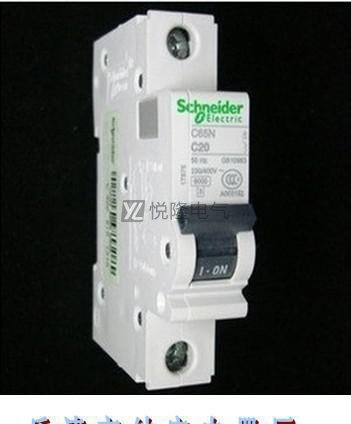

小型斷路器的主觸點是靠手動操作或電動合閘的。主接點合閉后，自由脫扣機構將主接點鎖在重合閘位置上。過電流量脫扣器的磁鐵線圈和熱脫扣器的熱電子器件與主開關電源原理連接起來，欠工作頻率脫扣器的磁鐵線圈和電源串連。當電源電路發生短路故障或嚴重負載時，過電流量脫扣器的銜鐵吸合，使自由脫扣機構動作，主接點斷掉主電源電路。當電源電路負載時，熱脫扣器的熱元器件發燙使雙金屬片上彎折，促進自由脫扣機構動作。當電源電路欠工作電壓時，欠工作電壓脫扣器的銜鐵釋放。也使自由脫扣機構動作。分路跳閘裝置用于遠程控制。正常運行期間，其線圈斷電。當需要距離控制時，按下啟動按鈕給線圈通電，電樞驅動自由脫扣機構斷開主觸點。

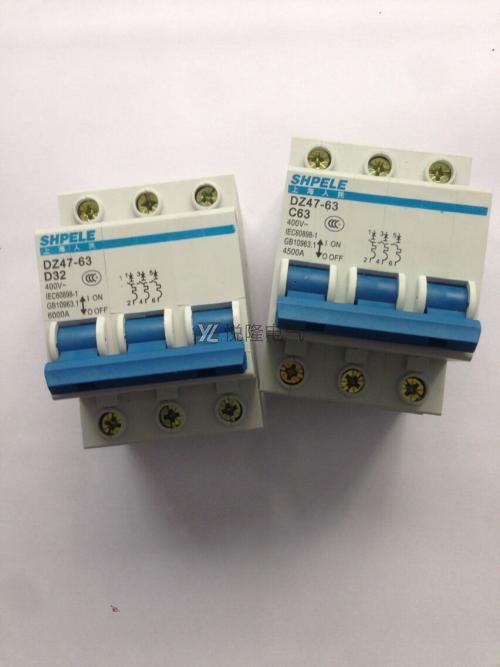

3.小型斷路器結構組成
小型斷路器通常由以下幾個部分組成：
主觸頭和可動觸頭、金屬筒和絕緣圓柱體所組成的器件，滅弧設備和傳動裝置。首先，它有一個機械堅固的絕緣塑料外殼，其中小型斷路器的開關系統結構分別由固定接觸器和活動接觸器組成，接觸器與輸出線相連。金屬或載流部件由電解銅和銀合金制成。所用材料的具體類型取決于小型斷路器的額定參數值。其次，操作裝置的結構分別由磁脫扣器和熱脫扣器組成，其中磁脫扣器通常采用由磁系統組成的緩沖機構，包括彈簧加載，在硅液中設有磁彈性塞和正常磁脫扣器。在小型斷路器中的跳閘裝置中流過電流的線圈，使彈片移動到相對于彈簧固定的接頭上。同時在線圈可以產生足夠的磁場狀態下時，在拉力杠桿上產生磁拉力。并且會當短路故障或者是負載重載的現象發生時，電磁線圈進而產生的超強力電磁場足夠可以吸引引跳電的電樞，而不是去管緩沖器的位置。小型斷路器中的熱脫扣器的構造被雙金屬包圍，而且加熱器的線圈也一起被纏繞，所以能夠根據電流的流動產生必要的熱。斷路器的加熱器結構設計相對直接，其中通過雙金屬的電流將影響電路的一部分，或者間接將載流導體的線圈纏繞到雙金屬上。
