塑殼斷路器是什么？塑殼斷路器詳細介紹
發布時間：2019-07-13 14:48瀏覽次數：

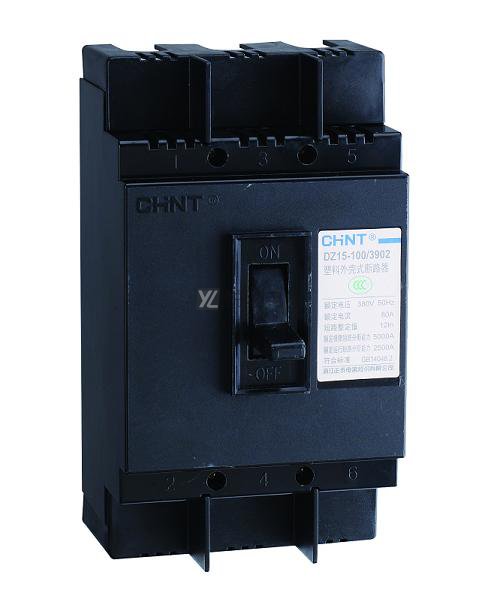

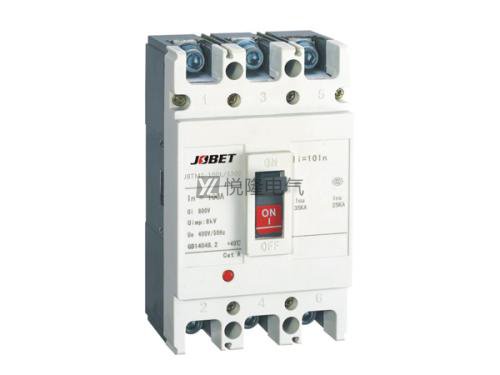

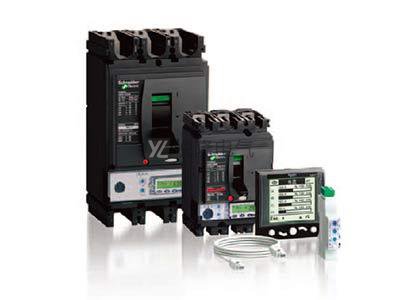

什么是
塑殼斷路器？塑殼斷路器是斷路器的一種，相信大家對于
斷路器都不陌生，斷路器本身是在電路配電系統中，對電源線路以及電動機進行實時保護的一種設備，相當于一個承載以及關合、正?；芈窏l件下電流的一種開關裝置。而塑殼斷路器也屬于斷路器的一種，塑殼斷路器可以在電流超過了跳脫設定后就自動的切斷電流。而塑殼斷路器的塑殼主要指的是用塑料絕緣體作為外殼，從而用來隔離導體之間以及接地金屬的部分。今天我們也來介紹一下塑殼斷路器的一些相關知識。
1.
塑殼斷路器作用
1）短路保護
短路保護就是短路瞬時跳閘。要注意在負載轉變后及時調整保護的整定值，避免整定值過小反復跳電影響供電系統質量，或整定值過大使路線和設備沒有有效保護的DZ47-62空氣開關。
2）過載延時保護
過載延時保護是指負荷電流超過設備的限定范圍有燒毀設備的危險，保護裝置能在一定時間內切斷電源。過載有個熱量積累的過程，保護動作不需要過于迅速。對于短時過電流，保護不應該動作。
3）隔離功能
隔滕功能就是要求隔離開關斷掉后的漏電流不因?qū)θ松戆踩驮O(shè)備產生傷害。多次短路跳閘后開關性能下降，泄漏電流會增大。對人體來講30毫安以下為安全走電電流量，而在極端的環境中，超出300毫安的漏電流持續2小時以上，就可能使絕緣層受損發生相地短路故障因而引起火災事故。
4）漏電保護
漏電器設備有熱磁式和電子式2種，相比而言電子式漏電器設備具有重量輕、效率高、敏感度高的優勢，但其抗干擾能力偏弱。目前電子式漏電保護器占有流行，當走電電流量達到整定值時，實行電源電路接受零序電流互感器再次側的磁感應電流數據信號，驅動器變換接觸點?出漏保開關數據信號，使脫扣器動作剪斷開關電源。
2.
塑殼斷路器工作原理
塑殼斷路器的主觸點是靠手動操作或電動合閘的。主觸點閉合后，自由脫扣機構將主觸點鎖定在閉合位置。過流跳閘線圈和熱跳閘熱元件與主電路串聯，欠壓跳閘線圈與電源并聯。當電源電路發生短路故障或嚴重過壓時，過電流量脫扣器的銜鐵吸合，使自由脫扣機構動作，主接觸點斷掉主電源電路。當電路過載時，熱跳閘裝置的加熱元件產生熱量以彎曲雙金屬，推動自由跳閘機構動作，并且主觸點打開主電路。當電路欠壓時，欠壓脫扣器的電樞被釋放，這也使自由脫扣機構動作，主觸點斷開主電路。當按住分勵脫扣按鍵時，分勵脫扣器銜鐵吸合，使自由脫扣機構動作，主接觸點斷掉主電源電路。
3.塑殼斷路器選型注意事項
1）額定極限短路分斷能力
額定極限短路分斷能力是指規定條件下的分斷能力。按規定的試驗程序動作之后，不考慮斷路器繼續承載它的額定電流。額定值運作短路故障分斷能力是指要求條件下的分斷能力。按照規定的實驗程序之后，須考慮隔離開關繼續承重它的額定電壓。
2）斷路器殼架等級
斷路器外殼框架等級的額定電流是指可安裝在框架和基本尺寸相同的塑料外殼內的最大跳閘裝置的額定電流。隔離開關額定電壓就是指隔離開關中的脫扣器能長時間通過的電流量，稱為隔離開關脫扣器額定電壓。
3）飛弧距離
當切斷大的短路電流時，斷路器的動觸頭和靜觸頭分離產生電弧，一部分電弧或電離氣體從斷路器電源端的電弧噴嘴噴出。電弧本身是一個大電流，容易導致裸導體之間以及裸帶電體與地之間的相間短路和接地短路事故(整個設備的金屬外殼接地)。為確保安全，用戶應根據制造廠的產品樣本或使用說明書提供的數據留一定距離。配電箱、柜的高度距離不足時，選擇電弧距離小或零電弧的產品，保證電氣安全。
以上就是
塑殼斷路器的相關知識，關注悅隆電氣，了解更多。
