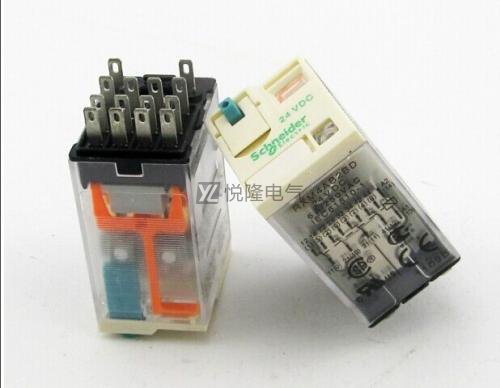

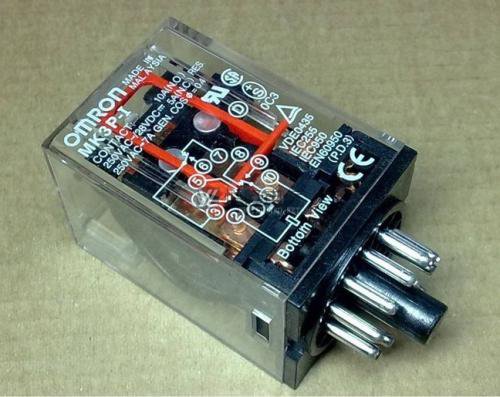

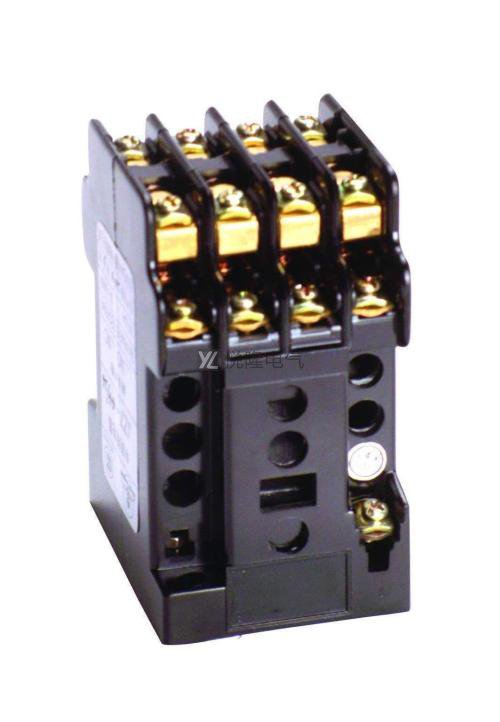

什么是中間繼電器？繼電器是我們電路常用設備當中的一種，是一種在電氣輸出電路中可以使被控量發生預定的階躍變化的一種電器，大多數繼電器都是用于自動化的控制電路當中，中間繼電器也是如此，中間繼電器通常也用于繼電保護和自動控制系統當中，中間繼電器的主要作用就是用于增加觸電的數量以及容量，它還可以在控制電路中傳遞中間信號，中間繼電器的主要原理以及結構都和交流接觸器基本相同，但是本體還是會有一定的區別，中間繼電器在控制電路中還是比較常見的，簡單來說中間繼電器就是在自動控制系統中的一個非常實用的自動遠動電器，通過中間繼電器的良好隔離性，可以更好的進行安全控制。

1.中間繼電器結構
中間繼電器的結構和交流接觸器大體相同，但是還是有一定的區別，主要的區別就在于：交流接觸器的主觸頭是可以通過大電流的，但是中間繼電器的觸頭往往只能通過小電流，這也導致了中間繼電器只可以在控制電路中使用，而且因?yàn)闆]有主觸點的緣故，導致其過載能力也不足。中間繼電器的線圈也有所不同，線圈裝在"U"形導磁體上，導磁體上面有一個活動的銜鐵，導磁體兩側裝有兩排觸點彈片。在非姿勢情況下接觸點彈簧片將銜鐵往上托起，使銜鐵與導磁體之間保持一定間距。當氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸引到導向磁鐵上，同時銜鐵按壓接觸彈性件，打開常閉觸點，關閉常開觸點，完成繼電器工作。當電磁力矩減小到一定值時，由于觸點彈片的反作用力矩，而使觸點與銜鐵返回到初始位置，準備下次工作。
