磁力啟動器接線方式以及工作原理
發布時間：2019-07-12 14:00瀏覽次數：
磁力啟動器在電機中屬于比較常見的一種設備，磁力啟動器通常都是用在CCS標準大于0.5KW的電機上的一種起動裝置。其他的設備如果想要使用必須要以1KW為起點，磁力啟動器作為電機設備的一種，它必須與熔斷器一起配合使用也是它的特點，磁力啟動器也可以用于遠距離控制電機啟動，停止，反轉，兼于低電壓。并且還有著符合保護的功能。
1.磁力啟動器接線方式
磁力啟動器的連接方法:首先，連接前需要切斷安裝設備上的所有電源線，并在開關門處顯示警告標志，然后磁力啟動器啟動手柄在調整到0時暫停。此時，可以打開配線室進行開關的檢測和放電，如果檢查時安全的話，在打開箱蓋之前檢查是否含有氣體，將氣體濃度控制在100分之1以下后再進行磁啟動的配線。
其次，打開電磁起動器接線的上蓋，用兆歐表測量絕緣電阻。同時，測量開關上所需配線電纜的長度并做好標記。沿著標記的位置正確使用電纜。值得注意的是，馬蹄形在標記的地方開采后不會出現。此外，芯線開采后不會損壞，也不會有其他雜物存在。對于電纜遙測(包括徑向相位、相位和接地)，應根據所有電纜直徑切割密封圈。內徑不得超過電纜外徑的1毫米。同時，磁力起動器送絲裝置的外徑與內徑之差不得超過2 mm，寬度不得小于電纜外徑的0.7倍，厚度不得小于電纜外徑的0.3倍。應注意電纜和密封圈之間不能纏繞其他物體。
2.磁力啟動器工作原理

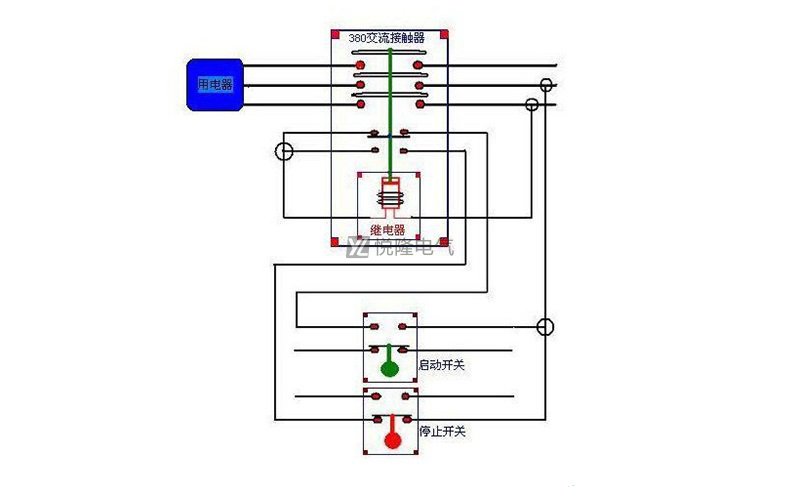

磁力啟動器由鋼質沖壓外殼、鋼質底板、交流接觸器、熱繼電器和相應配線構成，使用時應配用啟動停止按鈕開關，并正確連接手控信號電纜。當按住運行按鍵時，磁力啟動器內裝的中間繼電器發熱線圈得電，銜鐵拉動接觸點組合閉，接入大功率電器（一般為電動機）開關電源，同時通過輔助觸點鎖緊。按住終止按鍵時，內部結構中間繼電器發熱線圈失電，接觸點斷掉，剪斷大功率電器開關電源并激活。
根據不同的控制需要，磁力啟動器也可靈活性布線，使其實現點動、換相同功能。內裝的熱繼電器提供所控制電機的過電壓保護，熱繼電器的整定電流量應符合電機額定功率需要.。
磁力啟動器屬于全壓直接啟車,在電力網面積和負載兩方面都允許全壓直接啟車的問責方式下使用。優點是操縱控制方便，維護簡單，而且比較經濟。主要用于小功率電動機的起動，大于11kw 的電動機不宜用此方法。
3.磁力啟動器特征
其主要技術特征是，將每兩只接觸器的主觸頭串聯起來接入主電路，吸引線圈并聯起來接入控制電路。這種磁力啟動器可用于一些生產場合，如果按下停止按鈕后電機沒有及時停止，很容易造成事故。
