施耐德電磁繼電器Zelio Relay系列主要作用就是起到用于成倍擴充輸入和輸出觸點數量，或者是用于邏輯處理控制。它可以提供1到4個開關觸點?？梢哉f(shuō)是接口型、小型、通用型和功率型電磁繼電器，最大30A。此類繼電器可以有助于減小電氣柜的尺寸，并且提升機器設備的可靠性與穩定性。施耐德電磁繼電器可以與小模塊結合，與其他繼電器不同的是，它們也可以形成薄片。

其安硯和同用接入輔助件，電源插座可選擇螺釘接線端子亦或是壓簧接線端子接入

針對可靠性而設計的施耐德電磁繼電器RXG型號，能提供款線圈電壓范圍從6~110VDC和24~230VAC。該汽車?yán)^電器享有了檢測按鍵、Led顯示燈以及全透明蓋等不同需求的目的性，而且在安硯使用時采用了一嬪式檢測按鍵的插口汽車?yán)^電器。其中faston引腳可快速安全安裝，電磁繼電器的寬度為16 mm，大大節約了盤內的空間，繼電器可選擇并擴展二極管、帶led的二極管、帶led的可變電阻器、RC電路等保護模塊。最后，為自動控制而設計的施耐德電磁繼電器RXM型號在觸點選擇范圍內包括2CO、3CO和4CO?？刂齐娐肪哂袑挼碾妷悍秶筒煌?lèi)型的插座。在使用的時候具有單步可鎖測試按鈕，觸點狀態的機械指示窗口并且還有LED上電指示燈。

以上為施耐德繼電器RXG型號圖，具體參數為：
1）觸電數量：1CO/10A 2CO/5A
2）控制電路電壓：24-230V 6-110V
3）扁平型引腳
4）工作電壓250V

2.繼電器結構和工作原理

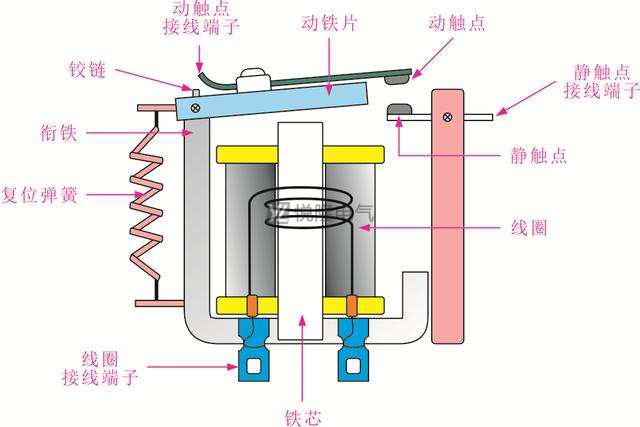

繼電器結構一般由鐵芯和線圈、銜鐵、回位彈簧、觸電等組成如上圖所示。
繼電器的工作原理：繼電器一般由鐵芯、線圈、銜鐵、觸點簧片等組成的。只要在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而產生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點與靜觸點（常開觸點）吸合。當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力返回原來的位置，使動觸點與原來的靜觸點（常閉觸點）吸合。這樣吸合、釋放，從而達到了在電路中的導通、切斷的目的。對于繼電器的“常開、常閉”觸點，可以這樣來區分：繼電器線圈未通電時處于斷開狀態的靜觸點，稱為“常開觸點”；處于接通狀態的靜觸點稱為“常閉觸點”。
