交流接觸器電路原理以及電路圖
發布時間：2019-07-11 13:29瀏覽次數：
在眾多的電氣設備當中，接觸器是比較常見的一種電氣元件。接觸器可以在自動控制電路系統中，接通以及切斷電源，而且還有著低電壓釋放保護的作用，接觸器的控制容量大多數都非常大，可以很好的用于頻繁操作以及遠距離的電路控制，交流接觸器是接觸器的一種，通常會用于交流電路中，交流接觸器主要是以主觸點敞開的，三極的，以空氣作為滅弧介質的電磁式交流接觸器。今天我們就來講講交流接觸器的電路原理以及一些基礎知識。

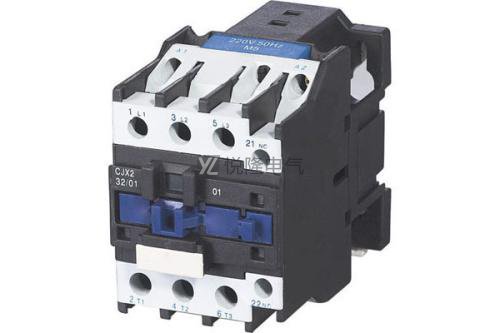

1.交流接觸器作用
交流接觸器的作用就是保護電路，能允許很大的電流通過。交流接觸器的繼電器帶有過流或接地保護功能，當打雷之后，線路上有雷電時，它就會切斷負荷電源，來保護電路。我們經常在打雷天，遇到跳閘的情況，就是因為這個道理。
2.交流接觸器工作原理
當交流接觸器線圈插電后，線圈電流量會產生電磁場，產生的電磁場使靜變壓器鐵芯產生電磁吸附力吸引住動變壓器鐵芯，并拉動中間繼電器點姿勢，常閉觸點斷掉，常開觸點合閉，二者是協同的。當線圈關閉電源時，電磁吸附力消退，銜鐵在放出壓簧的作用下放出，使接觸點恢復，常開觸點斷掉，常閉觸點合閉。直流接觸器的工作原理跟溫度開關的原理有點相似。

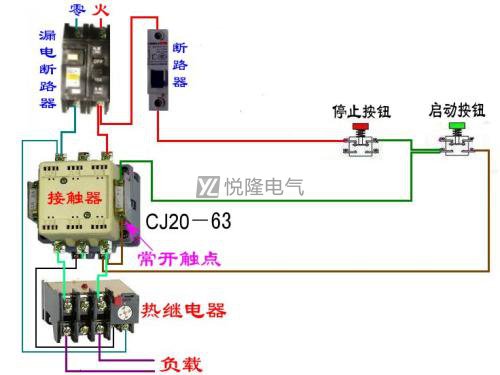

3.電路控制原理
我們知道，接觸器的線圈既有電感效應，也有電阻效應。因此當接觸器的線圈得電后，必然會存在過渡過程。

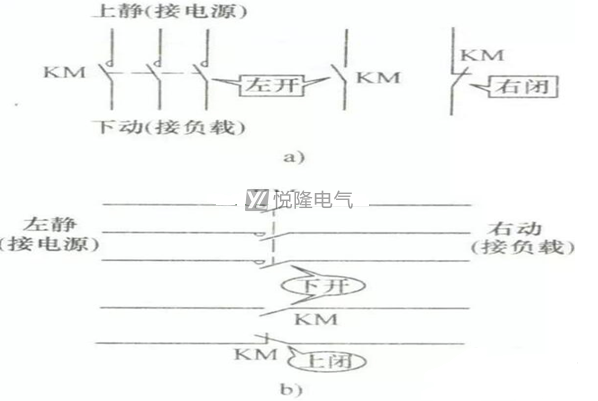

上靜態開關和下動態開關的靜態觸點位于電源側。移動觸點位于負載側。如果電氣回路需要水平來畫，電氣圖形符號可由垂直位置逆時針轉90°，即左靜、右動。也就是說，上側或左側是電源，下側或右側是負載。左開、右閉 常開觸頭朝左開口，而常閉觸頭則朝右閉口。如果電氣回路需要水平來畫，電氣圖形符號可由垂直位置逆時針轉90°，即下開、上閉。
