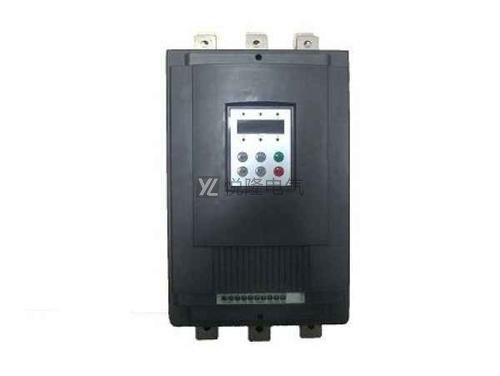

軟啟動器是什么？
軟啟動器是一種電機設備中非常常用的設備，軟啟動器也被稱之為軟起動器和電機軟啟動器。軟啟動器可以將電動機軟起動以及軟停車、輕載節能以及多種保護功能集于一身的新型電動機控制裝置。軟啟動器是目前最先進、最流行的電動機起動器。一般采用16位單片機進行智能控制，可將電壓無限調節到最佳啟動電流，保證電機在負載所需的啟動特性下平穩啟動，輕負載下可節約電能。同時，對電網影響不大。
1.
軟啟動器作用
首先，在軟啟動器內部安裝電流控制回路，可以實時監控電機電路中的電流情況，及時捕捉電流的變化，同時采用過載電流的預設值和逆時限控制方式，過載發生時晶閘管自動關斷，可以為電機播放過載保護和報警信號。其次，軟啟動器工作時，可以隨時隨地跟蹤監視三相線的電流變化傾向，一旦被切斷，軟啟動器在第一時間內對電機起著缺相保護的作用。
最后，利用軟啟動內部結構的熱繼電器元件，可以監視可控硅的散熱程度，超過預置值的情況下，通過自動地關閉可控硅發出警報信號，作業人員可以及時地進行緊急維護。
2.軟啟動器工作原理
軟啟動器是一種集電機軟起動、軟停車、輕載節能和多種保護功能于一體的新穎電機控制裝置，國外稱為Soft Starter。軟啟動器使用三個相對的并聯晶閘管作為電壓調節器，它們連接在電源和電機定子之間。這種電路如三相全控橋式整流電路。使用軟啟動器運行電機時，晶閘管的?出電流逐步提升，電機逐步加快，直至晶閘管全導通，電機工作在額定電流的機誡特點上，保持線性運行，降低運行電流量，防止運行斷相跳電。待電動機達到額定值轉數時，運行過程完畢，軟啟動器全自動用旁路交流接觸器代替已接受任務的晶閘管，為電機正常運行提供額定電流，以降低晶閘管的熱耗損，廷長軟啟動器的使用期，提高其工作效能，又使電力網防止了諧波環境污染。軟起動還提供了軟停止功能，軟停止與軟起動的過程相反，電壓逐漸降低，轉速逐漸降至零，避免了自由停止引起的扭矩沖擊。
3.軟啟動器起動方式
斜坡升壓軟啟動:這種啟動模式最簡單，沒有電流閉環控制。只有晶閘管的導通角被調整為隨時間而增加。其缺點是，由于沒有電流限制，在啟動電機的過程中，有時會產生很大的沖擊電流來損壞晶閘管，這對電網影響很大，在實踐中很少應用。
斜坡恒流軟起動：這種起動方式是在電動機起動的初始階段起動電流逐漸增加，當電流達到預先所設定的值后保持恒定（t1至t2階段），直至起動完畢。啟動過程中電流上升變化的速度可以根據電機的負載設定。電流上升速率大，則起動轉矩大，起動時間短。該起動方式是應用最多的起動方式，尤其適用于風機、泵類負載的起動。
升壓運動:啟動，即使啟動電流在最短時間內快速達到設定值，即升壓運動。
通過調節起動電流設定值，可以達到快速起動效果。脈沖沖擊起動：在起動開始階段，讓晶閘管在極短時間內，以較大電流導通一段時間后回落，再按原設定值線性上升，連入恒流起動。該啟車方法，在一般負荷中偏少運用，適用重載并需戰勝很大靜摩擦的啟車公開場合?；\型電動機傳統的緩解壓力啟車方式有Y-q啟車、自耦緩解壓力啟車、電抗器啟車等。這些啟車方式都屬于有級緩解壓力啟車，存在明顯短處，即啟車過程中出現再次震蕩電流量。
