什么是斷路器,工作原理是怎樣的
發布時間：2019-07-08 13:38瀏覽次數：
什么是斷路器？斷路器指的是能夠關合、承載以及開斷正?；芈窏l件下的電流而且可以在規定的時間內關合、承載以及開斷異?；芈窏l件下的電流的開關裝置，斷路器的種類有很多，但是通常按照使用范圍我們會分為兩個大類：高壓斷路器，低壓斷路器。
斷路器的主要作用就是用來分配電能，來對電源以及電動機自身實行保護，如果他們發生了嚴重的過載或者是短路以及欠壓等故障時，斷路器可以自動的切斷電路，類似于熔斷器式開關以及過欠熱繼電器兩個組合在一起使用，通常斷路器都會用于電路的配電環節中。
1.斷路器的分類：
ENS塑殼斷路器：塑料外殼式斷路器是綜合采用國際先進技術設計開發的新型斷路器之一。用于分該隔離開關額定值絕緣層工作電壓700V，適用溝通交流60赫茲和65赫茲，額定值工作頻率至680V，額定值工作中電流量從6A至1100A的配電設備互聯網電源電路中，用于分派電磁能和維護路線及開關電源機器設備免遭負載、短路故障、欠工作電壓等常見故障的毀壞，一起也可以做為電機的不經常啟動及負載短路故障欠工作電壓維護。該斷路器具有體積小、分?jǐn)喔?、飛弧短（或無飛?。┑忍攸c，是用戶使用的理想產品。斷路器可以垂直安裝(縱向安裝)，也可以水平安裝(橫向安裝)。

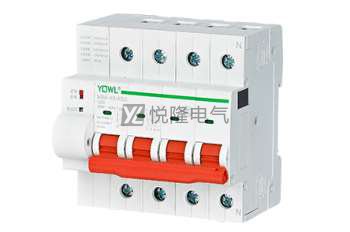

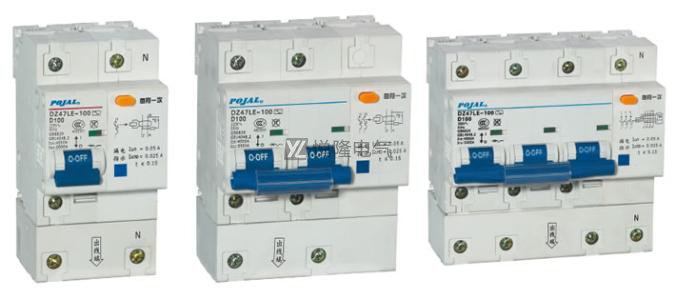

EC100小型斷路器：工業配電系統，短路及過載保護。額定電流63A-125A，額定短路分?jǐn)嗄芰Ω?，具有短路限流結構。維護功能完善，具備負載及過流保護設備，布線可以信賴，選用“條式”布線構造，作用拓展簡變，可以信賴。可配多種附件：漏電脫扣器、輔助觸頭、報警觸頭、分勵脫扣器、欠壓脫扣器、匯流排。
過欠壓脫扣器：全自動過欠壓延時保護器是根據市場需要研發的新一代產品。該保護器設計合理，并采用進口元器件和國內名牌元器件組裝，產品能在高壓沖擊和欠壓情況下迅速可靠的切換電源，保護家用電器。當電壓恢復正常值，經延時后能自動接通電路、恢復供電，能有效保護電器在電源瞬間通電的沖擊。所有功能全部自動化，無需專人操作，選用雙色發光二級管指示，安全快捷。
2.斷路器工作原理：
過壓保護——隔離開關的過壓保護作用的建立是運用雙金屬隨之?度上升而定項按規律性彎折的基本原理，小型斷路器合閉后在一切正常工作態度下.?部的雙金屬片以其上根據必須的電流量而發燙.兩塊金屬材料的線膨脹系數不一樣而造成彎折 ，一切正常電流量(1.13In)彎折視角并不大，因而推力足以使脫扣組織脫扣，當路線出?通常負載時，當達負載電流量(1.45In) ，雙金屬片彎折視角很大而打動脫扣組織中的桿杠，推力得以促進脫扣組織，進而使小型斷路器脫扣具有了超負荷維護的功效。流經小型斷路器的電流大小不同，雙金屬片產生的彎曲程度也不同。在線路的一般性過載時，由于過載電流不太大，斷路器脫扣時間一般較長。
短路保護——斷路器的短路保護功能是通過瞬時脫扣裝置實現的。根據F=IN的分析(吸力與電流和匝數之和成比例)，由于瞬時跳閘線圈的匝數很小(一般小于10匝)，雖然瞬時跳閘串聯在電路中，但由于匝數很少，電路可以正常工作，正常工作電流產生的吸力不足以克服彈簧的反作用力。當線路發生短路或嚴重過載時，很高的電流流過感應線圈而產生一強大磁場，由于產生的電流與正常工作的電流相比相差幾倍以至幾十倍或更大，線圈匝數沒變，但電流增加幾倍以至幾十倍，因此吸力也增加了幾倍以至幾十倍，推動杠桿使斷路器快速脫扣，由于電流很大，斷路器的脫扣時間一般在0.1s內。并且要是反力彈黃挑選有效，都能合乎b型、C型、D型瞬時速度脫扣器的滅磁規定。
3.斷路器接線方式：
一、板后布線方法：板后布線較大特性是能夠在拆換或檢修隔離開關，無須再次布線，得此將后級開關電源斷掉。由于該結構特殊，產品出廠時已按設計要求配置了專用安裝板和安裝螺釘及接線螺釘，需要特別注意的是由于大容量斷路器接觸的可靠性將直接影響斷路器的正常使用，因此安裝時必須引起重視，嚴格按制造廠要求進行安裝。
二、插入式接線：在成套裝置的安裝板上，先安裝一個斷路器的安裝座，安裝座上6個插頭，斷路器的連接板上有6個插座。安裝座的面上有連接板或安裝座后有螺栓，安裝座預先接上電源線和負載線。應用時，將隔離開關立即插到安硯座。如果斷路器壞了，只要拔出壞的，換上一只好的即可。它的更換時間比板前，板后接線要短，且方便。因為插、拔必須必須的人力資源。因此中國的插入式產品，其殼架電流限制在最大為400A。進而節約了檢修和拆換?間。插式隔離開關在安硯時要查驗隔離開關的電源插頭是不是卡緊，并應將隔離開關安全性擰緊，以降低接觸電阻，提升可信性。
關注悅隆電氣,了解更多相關知識。
