電抗器和變壓器有什么區別？
發布時間：2019-07-08 11:42瀏覽次數：
電抗器和變壓器都是我們電氣設備中非常常見的兩種設備，電感器也被成為電感器，一個導體通電時就會在其所占據的室內空間范疇造成電磁場，因此全部能載流的電導體常有通常實際意義上的理性。顯然插電直長電導體的電感器較小，所造成的電磁場較弱，因而實際上的電抗器是輸電線繞成螺線管方式，稱中空電抗器；有時候以便讓這只螺線管具備更大的電感器，便在螺線管中添加鐵芯，稱鐵芯電抗器。而變壓器則是利用電磁感應的原理來改變交流電壓的裝置，主要構件是初級線圈、次級線圈和鐵芯（磁芯）。主要功能有：電壓變換、電流變換、阻抗變換、隔離、穩壓等。兩者在作用上有一定的相似，但是也有很大的區別，今天我們就來講講這兩者之間的區別。
1.作用區別

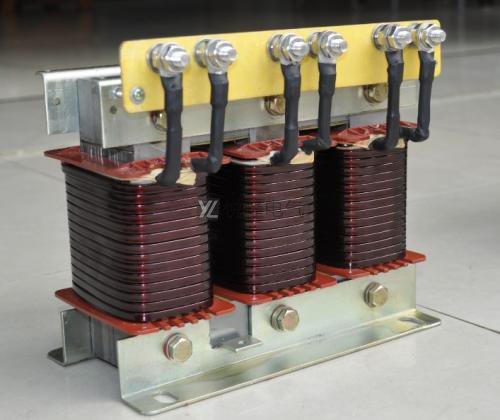

要知道變壓器是起到電壓變換的主要作用，而電抗器則是在回路里是起到了電流或者是產生感性電流時限制的作用。在通俗化的一點兒而言可以在電源電路之中能夠保證特性阻抗作用的元器件人們能夠稱之它為電抗器，一般在電力工程電力網獲得了普遍的運用，一起它實際性上是選用了這種?有導磁原材料的中空電磁線圈做成，而且能夠依照實際上的安硯要求分?考慮幾種不一樣裝配線方式，常有豎直、水準及其品字。當電力系統電路發生短路故障時，會導致相對較大的短路電流。如果這種情況不能在時間上得到限制，就很難同時保持其他設備的工作穩定性和可靠性。因此，串聯電抗器將安裝在輸出斷路器上，以增強短路電抗的能力并限制短路電流。

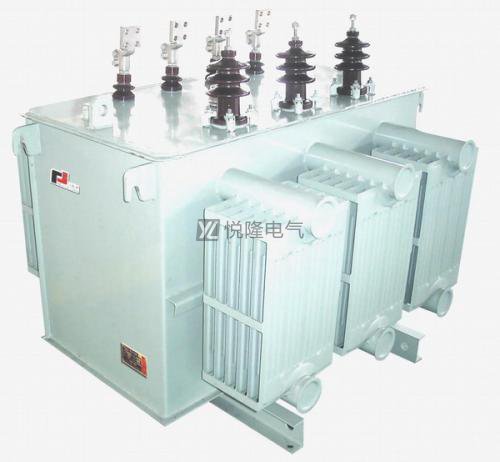

但是，變壓器根據電磁感應的工作原理改變交流電壓，經常安裝在電氣設備和無線電路上使用，起到升降電壓、安全隔離、匹配阻抗的作用，電抗器和變壓器的作用的不同一個可以限制電流(降壓或鎮流器)另一個可以改變電流。
2.繞組區別
變壓器往往會在一條磁路中選擇使用兩個繞組，但是電抗器只需要一個繞組就可以，而且變壓器的鐵芯是閉合的，而電抗器為了相對提高電感量的線性度， 會讓鐵芯帶有一定的間隙。在繞組上，電抗器只有一個繞組以及兩個端子，而變壓器有兩個繞組，四個端子這是兩者之間的區別。
3.儲存區別
電抗器的歸類中有種稱為濾波電抗器的機器設備，它在工作中的那時候必需是要具有存儲動能的作用，相對變電器則不用存儲動能可是卻又傳送動能的作用。變電器在滿載的狀況下多次電流量是處在十分小的情況，因而理想化型的變電器再次滿載的那時候多次電流量則是為零的變壓器鐵芯沒留氣隙。然而，過濾反應器不是。無論是諧振電路還是整流電路，它都必須具有儲能功能。為了使電抗器平穩地儲存足夠的能量，大多數電抗器電感內部都有氣隙。
以上就是電抗器以及變壓器的區別。
