小型斷路器的結構以及組成
發布時間：2019-06-25 15:06瀏覽次數：
專業從事進口電氣銷售，
小型斷路器有歐姆龍、倍加福、圖爾克、奧托尼克斯、科瑞等品牌選擇。
斷路器主要是指能夠承載和開斷正?；芈窏l件下的電流并能在規定的時間內關合、承載和開斷異?；芈窏l件下的電流的開關裝置。路器可用來分配電能，不頻繁地啟動異步電動機，對電源線路及電動機等實行保護，當它們發生嚴重的過載或者短路及欠壓等故障時能自動切斷電路，其功能相當于熔斷器式開關與過欠熱繼電器等的組合。

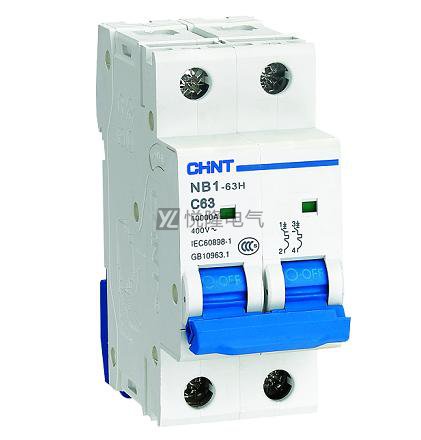

小型斷路器屬于斷路器的一種，又被稱之為微型斷路器，通常用于交流50/60Hz額定電壓230/400V，額定電流至63A線路的過載和短路保護之用，通常小型斷路器都會用于工業或者是商業以及民用住宅等各個場所。
1.小型斷路器的作用：小型斷路器的主要作用就是切換電路，當電流經過的時候超出了設定參數值時，就可以自動的將電路打開，而且還能夠像平常一樣采用手動接通或者是斷開操作來打開開關，與熔斷器不同的地方就在于小型斷路器可以當做一個自動保護開關進行工作，出現電流過大的情況時，還可以等到電流回復到正常狀態，進行重新閉合不需要人工操作去進行更換。
2.小型斷路器的結構：
首先它具有機械牢固以及隔熱的絕緣塑料殼體，其中小型斷路器的開關系統結構分別是由固定和可移動的接觸器組成，同時接觸器是會與輸出線路連接到一起。金屬或者是載流零部件是由電解銅與銀合金制造而成，具體選用哪類材質是取決于小型斷路器的額定參數值的。
其次操作設備的結構分別是由磁力脫扣與熱脫扣器組成，其中磁力脫扣通常是選用了一個符合磁性系統組成包含了彈簧加載的緩沖機構，具有硅流體中的磁性彈塞與正常的磁性跳閘。小型斷路器里面的跳閘設備載流線圈會把彈片相對于彈簧移動到固定的極片上。同時在線圈可以產生足夠的磁場狀態下時，在拉力杠桿上產生磁拉力。并且會當短路或者是過載重載的現象發生時，線圈從而產生的強力磁場足夠可以吸引引跳閘的電樞，而不是去管緩沖器的位置。
小型斷路器中的熱脫扣器結構是選用了雙金屬片圍繞而成，而且加熱器的線圈同樣是被纏繞在一起，這樣可以根據電流的流動產生應當?shù)臒崃?。斷路器的加熱器結構設計相對比較直接，其中的電流經過雙金屬片會影響到一部分的電路，或者是間接性的把載流導體的線圈纏繞到雙金屬片。
小型斷路器雙金屬片通常情況下都是選用純黃銅與鋼制造而成，并利用鉚接或焊接工藝順著長度進行連接。因此雙金屬片不會把帶材加熱到正常電流的跳閘值，要是電流高于了額定參數值那么金屬片就會被加熱同時產生一定的彎曲現象并跳閘
