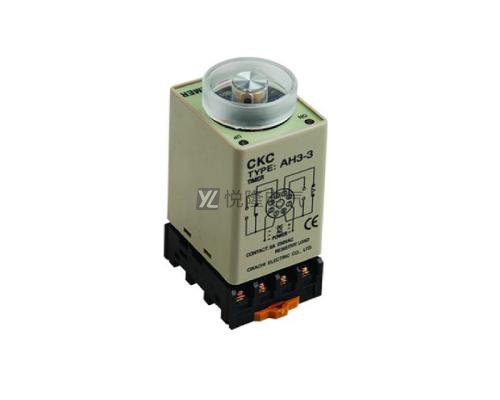

時間繼電器是繼電器的一種，在電氣控制系統中同樣屬于非常重要的元器件， 時間繼電器是指加入輸入的動作信號后，其匯總輸出電路需要經過規定的準確時間才可以產生跳躍式變化的一種繼電器。通常使用在低電壓，或者小電流的電路上，用于接通或者切斷高電壓以及大電流的電路的電氣元件。

1.時間繼電器的作用
時間繼電器主要就是通過電磁以及機械的工作原理從而在控制系統中實現延時控制，當它接受了啟動信號后開始計時，計時結束后它的工作觸頭進行開或合的動作，從而推動后續的電路工作。一般來說，時間繼電器的延時性能在設計的范圍內是可以調節的，從而方便調整它的延時時間長短。單憑一只時間繼電器恐怕不能做到開始延時閉合，閉合一段時間后，再斷開，先實現延時閉合后延時斷開，但總體上說，通過配置一定數量的時間繼電器和中間繼電器都是可以做到的。

2.時間繼電器的種類主要分為以下幾種：
空氣式時間繼電器：它的延時動作主要是通過空氣的阻尼原理來實現的，其結構是由三個部分組合而成包括了電磁系統、觸點、延時機構。其中電磁系統是采用了直式雙E型，而延時機構是利用了氣囊式的阻尼器，觸點則是通過LX5型微動開關來實現的?？諝庾枘崾綍r間繼電器既可以利用氣動機構帶動延時觸點，同時也能夠通過電磁機構直接來對瞬動觸點執行動作，也就是說這種時間繼電器可稱為通電延時、斷電延時，并且電壓可是直流或者交流。
電磁式時間繼電器：電磁式時間繼電器是利用電磁線圈斷電后磁通緩慢衰減的原理使磁系統的銜鐵延時釋放而獲得觸點的延時動作原理而制成的，它的特點是觸點容量大，故控制容量大，但延時時間范圍?。壬圆?，主要用于直流電路的控制中
單片機控制時間繼電器：它的結構是采用了單片機、集成以及功率電路等元件組裝而成，具備了LCD顯示功能同時還有九種不同的工作模式，以及八種延時調節時段范圍可在0.0秒至999.9小時任意設置，當完成延時工作之后可通過鎖定按鍵進行防止誤操作行為。

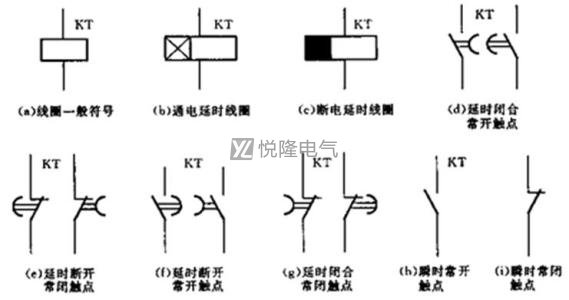

3.時間繼電器的符號如下：
