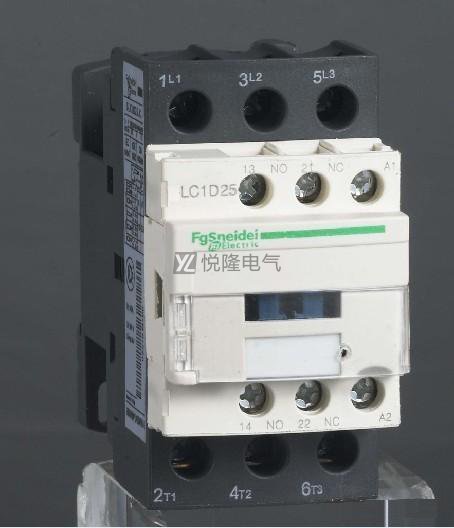

在工業電氣中，接觸器的型號很多，工作電流在5A-1000A的不等，其用處相當廣泛

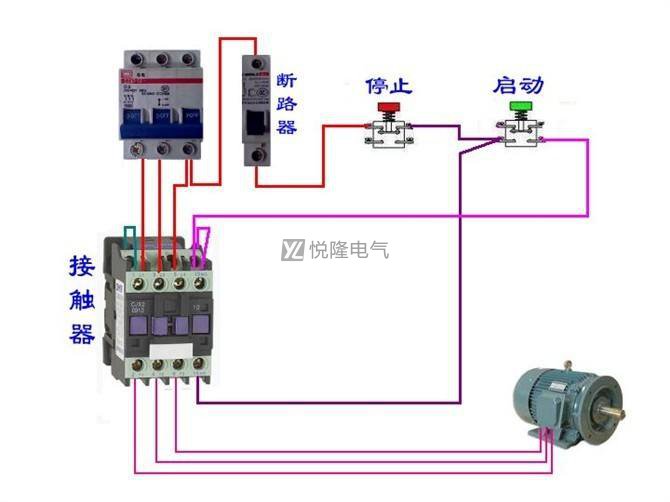

上圖接線圖中有兩個回路，一個是控制電機的主回路，另一個為控制線圈通電的控制回路。電流經三級斷路器進接觸器，取其中一路控制線圈通斷狀態。按下啟動綠色按鈕，控制回路閉合，線圈通電產生磁力使鐵芯吸合。鐵芯吸合拉動接觸器主回路閉合，電機通電啟動。松開綠色按鈕，按下紅色按鈕，線圈控制回路斷電，主回路接觸器斷開，電機停止工作。這是一個非常基礎的接觸器的回路圖，我們也能從中了解接觸器的回路。

接觸器的工作原理：當接觸器線圈通電后，線圈電流會產生磁場，產生的磁場使靜鐵芯產生電磁吸力吸引動鐵芯，并帶動交流接觸器點動作，常閉觸點斷開，常開觸點閉合，兩者是聯動的。當線圈斷電時，電磁吸力消失，銜鐵在釋放彈簧的作用下釋放，使觸點復原，常開觸點斷開，常閉觸點閉合。直流接觸器的工作原理跟溫度開關的原理有點相似。
接觸器分為交流接觸器和直流接觸器兩種，都應用于電力、配電和用電場合，是控制負載的電器。
