低壓斷路器操作參數以及保護
發布時間：2019-11-08 09:50瀏覽次數：

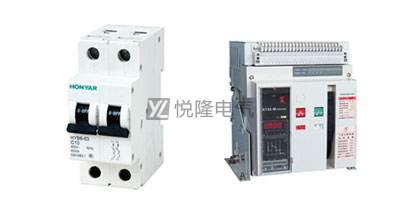

低壓斷路器是我們廣泛使用于低壓配電系統以及各級反饋出線的電源控制設備，低壓斷路器本身除了可以控制電路以外，本身還具備一定的保護功能，可以在電路出現過負荷、短路、欠壓等故障時進行保護。低壓斷路器本身是我們最常使用的斷路器設備，其工作參數以及設備中的一些保護方式對于我們整體的電路都會有非常大的幫助。
1.低壓斷路器技術參數
1）額定工作電壓
斷路器的額定工作電壓是指與分?jǐn)嗄芰褪褂妙愋拖嚓P(guān)的電壓值。對多相電路是指相間的電壓值。
2）額定絕緣電壓
斷路器的額定絕緣電壓是指設計斷路器的電壓值，電氣間隙和爬電距離應參照這些值而定。除非型號產品的技術文件中另有規定，額定隔離電壓是斷路器的最大額定工作電壓。在任何情況下，最大額定工作電壓不得超過隔離電壓。
3）斷路器額定電流
斷路器額定電流就是額定持續電流。也就是說，電流的釋放可以持續很長時間。對帶可調式脫扣器的斷路器是可長期通過的最大電流。
4）額定短路分?jǐn)嗄芰?/div>
斷路器在規定條件下所能分?jǐn)嗟淖畲蠖搪冯娏髦怠?br />
2.低壓斷路器運行溫度過高處理
如果發現運行中的低壓斷路器溫升過高，首先應采取措施減小負荷，然后觀察溫升是否繼續增高。如果繼續增加，在允許停電的情況下，斷路器應退出運行。采取安全措施后，應對接觸件進行檢查和處理:
1）若是觸頭壓力太小，合閘后不能保持良好接觸而發熱，可調整觸頭壓力或更換彈簧。
2）如果觸點的接觸表面是臟的或有氧化膜，可以去除接觸表面上的污垢或氧化膜。
3）如果觸點的接觸面磨損或接觸不良，應修整接觸面或更換觸點。如果不能更換觸頭，則應更換整臺斷路器。
4）若兩個導電元件的連接螺栓松動，則擰緊螺栓即可。
3.低壓斷路器接線方法

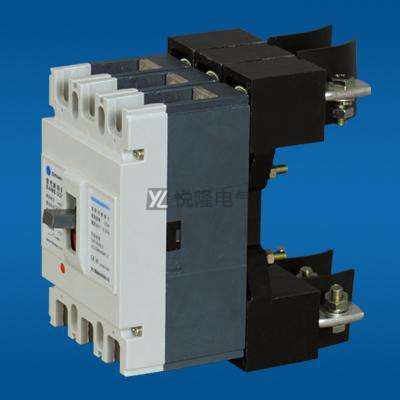

1）板后接線方式：板后接線最大特點是可以在更換或維修斷路器，不必重新接線，只須將前級電源斷開。由于特殊的結構，產品出廠時根據設計要求配置了特殊的安裝板、安裝螺絲和接線螺絲。需要特別注意的是，大容量斷路器的接觸可靠性將直接影響斷路器的正常使用。因此，必須注意安裝，安裝必須嚴格按照制造商的要求進行。
2）插入式接線：在成套裝置的安裝板上，先安裝一個斷路器的安裝座，安裝座上6個插頭，斷路器的連接板上有6個插座。安裝座的面上有連接板或安裝座后有螺栓，安裝座預先接上電源線和負載線。使用時，將斷路器直接插進安裝座。如果斷路器壞了，只要拔出壞的，換上一只好的即可。其更換時間比電路板前后的布線更短、更方便。由于插、拔需要一定的人力。
以上就是一些有關于低壓斷路器的相關知識，我們在使用過程中了解這些對于我們以后的斷路器設備使用也會更有幫助。關注
悅隆電氣，我們也能夠了解更多相關知識。
