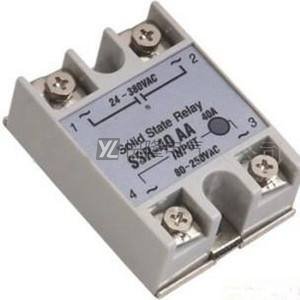

1）固態繼電器的輸入電路是為輸入控制信號提供一個回路，使之成為固態繼電器的觸發信號源。固態繼電器的輸入電路多為直流輸入，個別的為交流輸入。DC輸入電路分為電阻輸入和恒流輸入。電阻輸入電路的輸入控制電流隨輸入電壓線性和正變化。恒流輸入電路，當輸入電壓達到一定值時，電流將不再隨著電壓的增加而顯著增加。該繼電器可應用于相當寬的輸入電壓范圍。

2）固態繼電器的驅動電路可以包括隔離耦合電路、功能電路和觸發電路三部分。隔離耦合電路，目前多采用光電耦合器和高頻變壓器兩種電路形式。常用的光電耦合器包括光三極管、光雙向晶閘管、光二極管陣列(光伏特)等。高頻變壓器耦合，是在一定的輸入電壓下，形成約10MHz的自激振蕩，通過變壓器磁芯將高頻信號傳遞到變壓器次級。功能電路可包括檢波整流、過零、加速、保護、顯示等各種功能電路。觸發電路的作用是給輸出器件提供觸發信號。

3）固態繼電器的輸出電路是在觸發信號的控制下，實現固態繼電器的通斷切換。輸出電路主要由輸出器件(芯片)和吸收回路組成，吸收回路在瞬態抑制中發揮作用，有時還包括反饋電路。

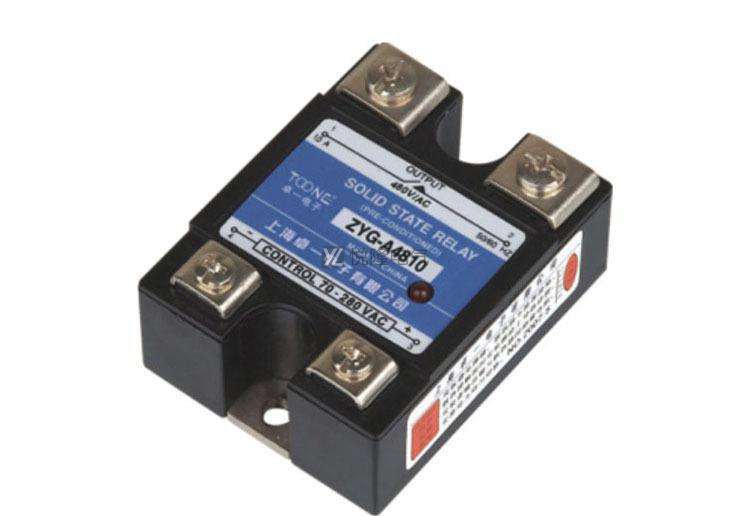

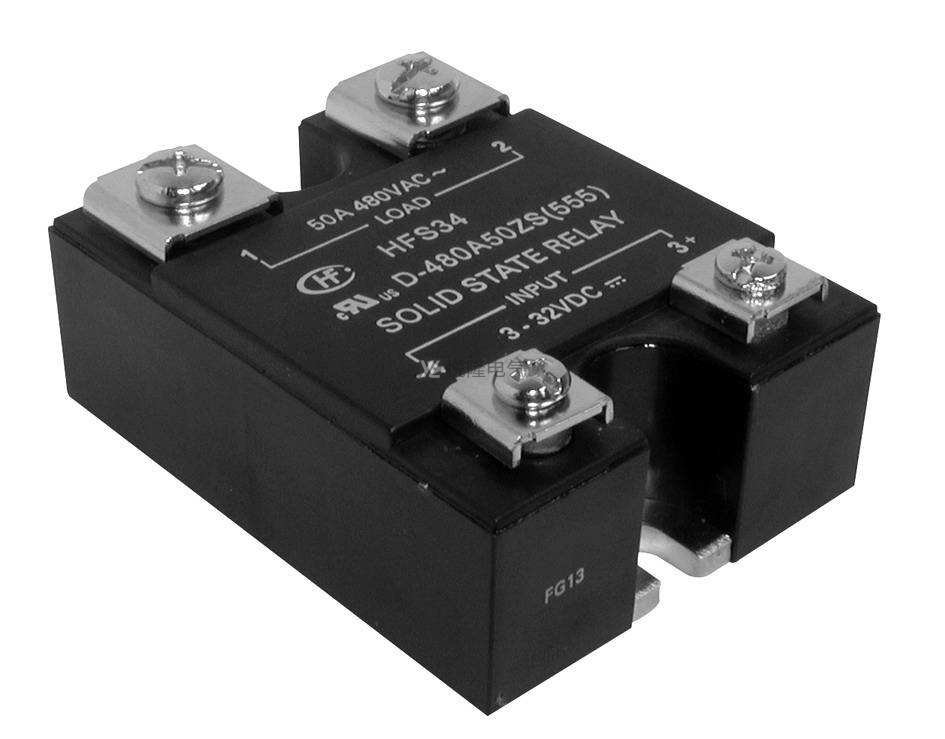

3.固態繼電器選擇
在選擇固態繼電器時一定要根據負載性質以及額定電流去進行設備選取。
1）阻性負載：固態繼電器所選用的電流應當為負載額定電流的兩倍以上。
2）感性負載：固態繼電器所選用的電流應當為負載額定電流的三倍以上。
3）負載電流變動如果較大，那么在固態繼電器所選用的電流倍數也要變大。
