真空斷路器過電壓原因和措施
發布時間：2019-11-05 09:02瀏覽次數：

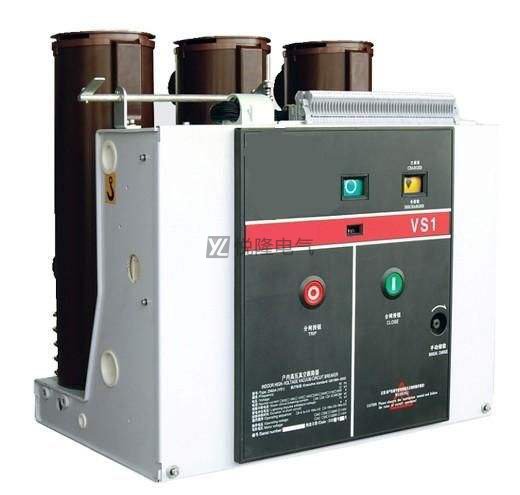

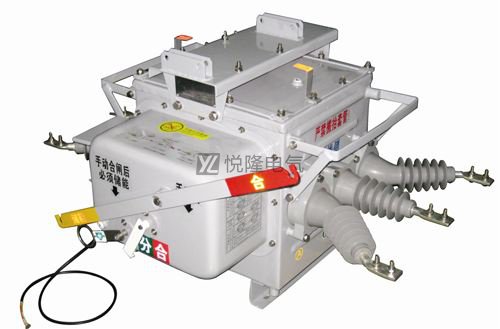

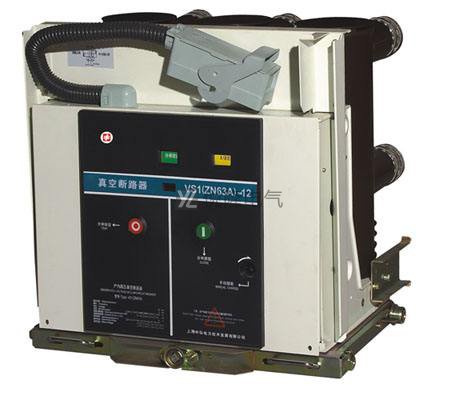

真空斷路器式斷路器設備中的一種，其滅弧介質和滅弧后觸頭間隙的絕緣介質都是高真空材質才因此得名，真空斷路器本身有著體積小、重量輕、而且可以頻繁使用，在配電網中也是應用中較為普及的一種。在電力系統中逐漸取代了其它類型的開關，真空斷路器在使用過程中如果出現操作過電壓等問題，一定要有所防范，接下來我們就來講講過電壓出現的一些原因以及防護措施。
1.過電壓產生類型
1）截留過電壓
真空斷路器在開斷較小電流時，由于滅弧室本身的原因，在電流從峰值下降未到達自然零點時，電弧熄滅，電流被突然中斷，電感負載上的剩余電磁能量就會產生過電壓，我們稱之為截流過電壓。斷路過電壓不僅會產生真空斷路器，還會產生其他介質的斷路器，真空斷路器更容易產生，尤其是切斷較小的感應電流會使斷路值及其過電流倍數變得更高，可能危及電力系統，尤其是高壓電氣設備。
2）容載過電壓
真空斷路器在開斷容性負載方面比其它類型的斷路器有更好的性能，而且由于真空斷路器間隙后介質恢復強度不夠穩定，而且直流耐壓水平降低，從未出現過電壓。
2.防護措施
真空斷路器如果在使用過程中發生過電壓現象，容易給電力設備的使用帶來危害，為此我們一定要根據這類故障制定相應的防范措施，要盡量加裝保護裝置，防止類似故障出現。
1）加裝并聯電容器
電容保護在感性負載端并聯電容，可以有效降低負載阻抗，從而降低截止過壓的幅度，減緩過壓前沿陡度。這不僅可以保護感性負載免受切斷過電壓的損害，而且可以減少多次重燃過電壓對電機絕緣的損害。真空斷路器與變壓器或電動機之間用電纜連接，由于電纜具有較大的分布電容，其作用等同于并聯電容，效果很好。
2）構成過電壓抑制器
想要防止過電壓故障出現也可以將電阻以及電容作為串聯保護與案件并聯在負載進線端，這樣既可以減緩過電壓的上升陡度，又可以降低負載的波阻抗，因而降低截流過電壓。
3.
真空斷路器優點
真空斷路器本身也具有非常多的優點，了解這些優點也有助于我們設備的使用。
1）微機保護裝置集測量、控制、監視、保護、通信等多種功能于一體的電力自動化高新技術產品,是構成智能化開關柜的理想電器單元。
2）多功能的高度集成、靈活的配置和友好的人機界面使通用微機綜合保護裝置可用于35KV及以下電壓等級不接地系統、小電阻接地系統、消弧線圈接地系統和直接接地系統的各類電氣設備和線路的保護和測量，以及66KV和110KV左右電壓等級的電壓和電流的保護和測量
3）采用32位數字信號處理器（DSP）具有先進的內核結構，高速運算能力和實時信號處理等優點。
使用真空斷路器設備設備的過程中一定要對過電壓等故障能夠處理，這對于整體設備的使用也會更有幫助，也會延長設備的使用壽命，通過
悅隆電氣官網，我們也能對真空斷路器以及其它電器設備有更多的一個了解。
