當我們需要對工業電當中的電力進行控制時，我們就需要選用接觸器設備，接觸器主要應用于電力配電場所，對于我們來說也是使用非常多的設備，我們?cè)谑褂媒涣鹘佑|器的過程中，我們對交流接觸器的各種事項我們也要有所了解，這對于我們交流接觸器的使用也會更有幫助。我們必須要了解交流接觸器的各種原理和特性。

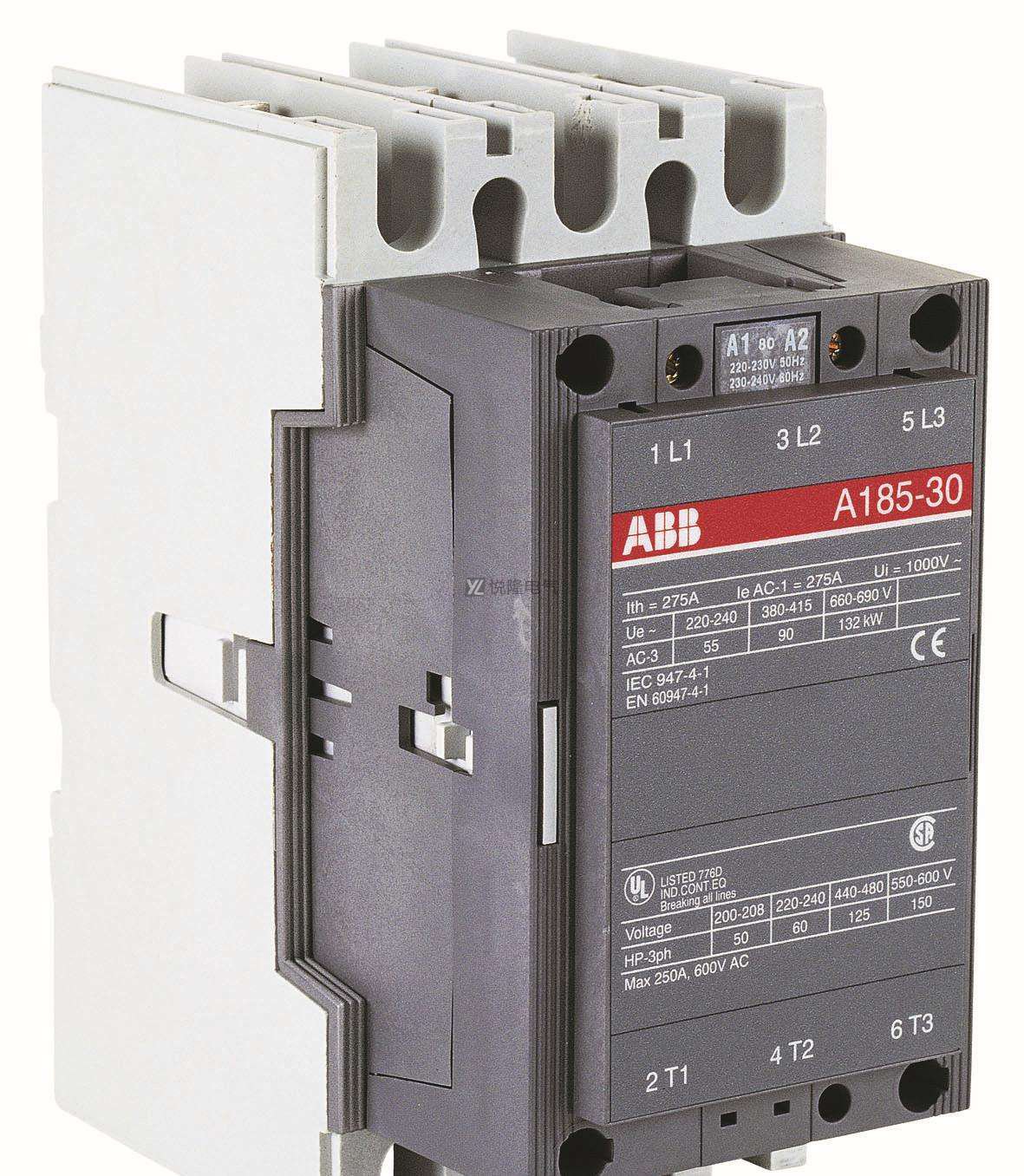

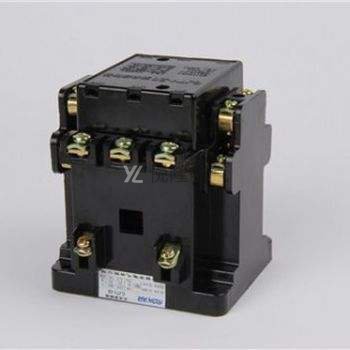

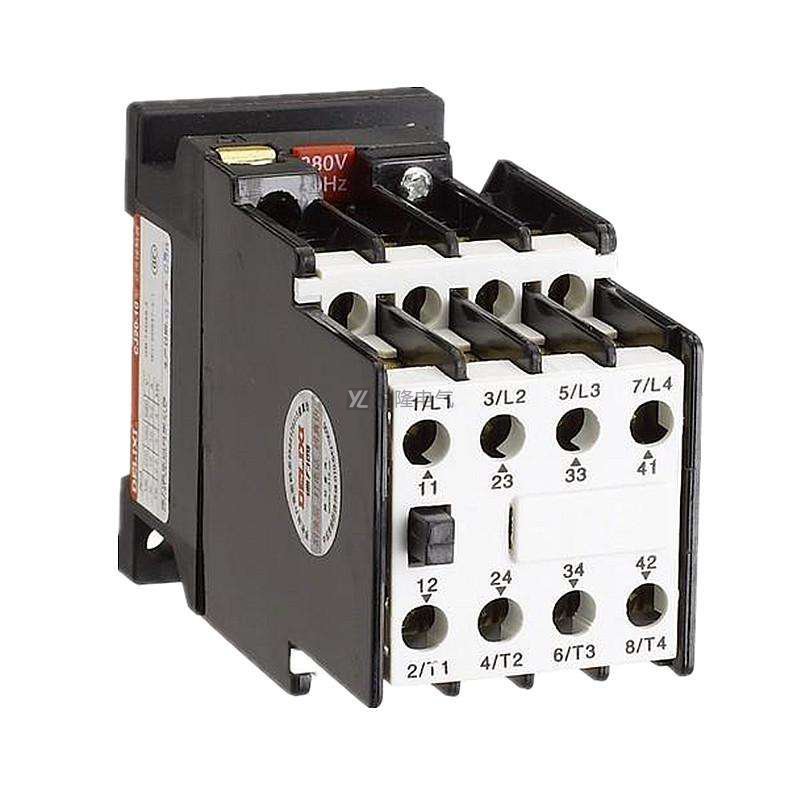

交流接觸器的主要結構由電磁系統、觸點系統、滅弧系統等組成。
1）電磁系統：電磁系統包括電磁線圈和鐵心，是接觸器的重要組成部分，依靠它帶動觸點的閉合與斷開。
2）觸點系統：觸點是接觸器的執行部分，包括主觸點和輔助觸點。主觸點的功能是接通和斷開主電路以控制大電流，而輔助觸點在控制電路中以滿足各種控制模式的要求。
3）滅弧系統：滅弧裝置用來保證觸點斷開電路時，產生的電弧可靠的熄滅，減少電弧對觸點的損傷。為了迅速熄滅斷開時的電弧，通常接觸器都裝有滅弧裝置，一般采用半封式縱縫陶土滅弧罩，并配有強磁吹弧回路。
4）其它部分：有絕緣外殼、彈簧、短路環、傳動機構等。
接觸器的工作原理如下:當接觸器線圈通電時，線圈電流會產生磁場，產生的磁場會使靜鐵芯產生電磁引力，吸引動鐵芯，驅動交流接觸器運動。常閉觸點斷開，常開觸點閉合。這兩者是聯系在一起的。當線圈斷電時，電磁吸力消失，銜鐵在釋放彈簧的作用下釋放，使觸點復原，常開觸點斷開，常閉觸點閉合。
1）交流接觸器的電壓要與線路的電壓相符，防止接觸不良或者燒毀線圈。
2）交流接觸器的電流要比實際用的電流小，以防燒毀觸點。
3）交流接觸器不能用在潮濕或者粉塵過多的場合，防止短路或斷路。
4 )在三相電動機上使用交流接觸器時，最好安裝熱保護器，保護電動機免受燒壞。
5）交流接觸器接合和斷開時會有火花產生，所以在有易燃易爆氣體等危險場合不能使用，除非用固體繼電器在。
1）控制回路及輔助觸點
接觸器的線圈電壓按照控制回路電壓確定。
2）電氣壽命和機械壽命
在設計過程中如果對電氣壽命有嚴格超過**百萬次要求，請按照樣本上的壽命曲線查表確定。
3）根據使用目的要求按照上述系列選擇種類
注意嚴格區分接觸器的主回路是交流還是直流。目前的常規接觸器主回路都是交流，控制回路有直流和交流兩種。交流接觸器不同于DC接觸器，只有DC-1至DC-5負載(受某些條件和使用限制)適用于DC負載。DC接觸器推薦用于DC-5以上的DC負載。另外電容接觸器不能用普通交流接觸器替代。
4）負載類型和主回路參數確定
主回路參數主要是額定工作電壓、額定電流、工作頻率、極數、開關能力、隔離電壓和過載容限。尤其要注意負載類型：接觸器可以運行在不同的負載類型下，但是對應的選擇型號不同，不能完全依靠主極電壓和功率選型。
了解交流接觸器的一些相關知識，對于我們以后的交流接觸器設備選用以及使用都會帶來非常大的幫助，關注
悅隆電氣，選購交流接觸器也可以通過悅隆電氣進行選購。
