熱繼電器整定電流以及復位方式如何調整
發布時間：2019-10-16 09:07瀏覽次數：
熱繼電器其本身是采用了電流熱效應原理所制成的繼電器設備，它的動作主要依靠設備中的電工熱敏雙金屬片來進行動作。是我們專門用于電動機過載保護的電器設備。它本身體積小、結構也相對簡單，成本也較低，在我們的日常電器設備得到了廣泛的應用。在我們使用熱繼電器時，我們對于它的一些技術也需要有一定的了解，像整定電流調整我們就必須要了解。
1.熱繼電器使用技術
繼電器的主要技術數據是整定電流。整定電流是指長期通過發熱元件而不致使熱繼電器動作的最大電流。當發熱元件中通過的電流超過整定電流值的20%時，熱繼電器應在20分鐘內動作。熱繼電器的整定電流大小可通過整定電流旋鈕來改變。選用和整定熱繼電器時一定要使整定電流值與電動機的額定電流一致。
由于熱繼電器由于熱而工作，并且具有大的熱慣性，即使流過加熱元件的電流在短時間內多次超過設定電流，熱繼電器也不會立即工作。只有這樣，在電動機起動時熱繼電器才不會因起動電流大而動作，否則電動機將無法起動。反之，如果電流超過整定電流不多，但時間一長也會動作。因此，熱繼電器和保險絲的功能是不同的。熱繼電器只能用于過載保護，不能用于短路保護，而保險絲只能用于短路保護，不能用于過載保護。在一個較完善的控制電路中，特別是容量較大的電動機中，這兩種保護都應具備。
2.熱繼電器正定電流調整

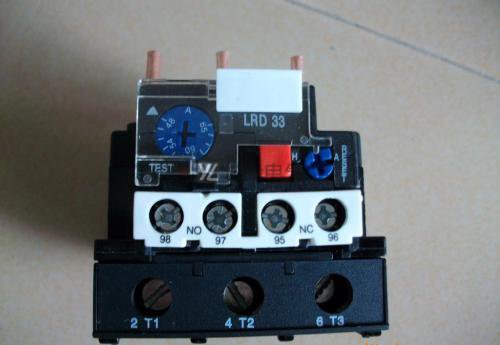

1）整定值的調節方法。轉動整定值調節鈕，鈕的某一刻度對準熱繼電器外標示的“凹槽”標志。該刻度值即為熱繼電器的整定值，整定值應等丁電動機的額定電流值。
2）復位方式調整方法。用直柄螺絲刀延長人體熱繼電器下側的調節孔，并調節復位模式調節螺釘。調整規則是:順時針調整螺絲到底，是自動復位模式(切斷電源一段時間后，動斷觸點會自動閉合)。逆時針調節螺釘，使螺釘旋出一定距離，為手動復位方式（必須按下復位按鈕，動斷觸點才能閉合）。熱繼電器發生過載保護多是因?yàn)殡娫?、線路、負載等有故障。為確保排除故障后熱繼電器觸點才能閉合，一般將復位方式設置為手動方式。
3.熱繼電器選型原理
熱繼電器主要用于保護電機過載。因此，在選擇時有必要了解電機的情況，如工作環境、啟動電流、負載特性、工作系統、允許過載能力等。
1)應當，熱繼電器的安培-秒特性應盡量貼近或乃至合乎電動機的過載特性，或在電動機過載特性下，另外，熱繼電器不可在電動機短期內過載和啟動遭受危害(不工作中)。
2）當熱繼電器用于保護長期工作制或間斷長期工作制的電動機時，一般按電動機的額定電流來選用。例如，熱繼電器的設定值可以等于電動機額定電流的0.95-1.05倍，或者熱繼電器的設定電流的中值可以等于電動機的額定電流，然后可以進行調整。
3）當熱繼電器用于保護反復短時工作制的電動機時，熱繼電器僅有一定范圍的適應性。如果短時間內操作次數很多，就要選用帶速飽和電流互感器的熱繼電器。
4)對于正反轉頻繁、開/關頻繁的特殊工作電機，不宜使用熱繼電器作為過載保護裝置，而應使用嵌入電機繞組的溫度繼電器或熱敏電阻對其進行保護。
了解一些熱繼電器的相關知識，對于我們以后熱繼電器設備的使用也會帶來非常大的幫助，熱繼電器是我們最常使用的設備，我們?cè)谑褂眠^(guò)程中對這些相關知識有所了解也會讓我們以后可以更好的使用這類設備，關注
悅隆電氣，了解更多相關知識。
