變頻器是一種應用了變頻技術以及微電子技術、可以通過改變電機工作電源頻率的方式來控制交流電動機的一種電力控制設備，我們在我么你的日常生活中我們也需要經常用到變頻器設備，而在
變頻器的使用過程中，我們經常會用到電抗器，電抗器也被稱之為電感器，是我們經常需要使用到的設備，很多人都不太清楚電抗器在變頻器上的一個作用，下面我們就來好好講講關于電抗器在變頻器上的使用。
1）額定交流電流的選擇
額定值交流電壓是以發燙層面設計方案電抗器的長期性工作中電流量，一起應當考慮到充足的高次脈沖電流份量。即輸出電抗器實際流過的電流是變頻器電機負載的輸出電流。
2）電壓升降
電流就是指50HZ時，相匹配具體額定電壓時電抗器電磁線圈兩邊的具體電流。通常選擇電壓降在4V~8V左右。
3）電感量的選擇
電抗器的額定值電感器量都是1個關鍵的主要參數！若電感量選擇不合適，會直接影響額定電流下的電壓降的變化，從而引起故障。而電感器量的尺寸在于電抗器變壓器鐵芯的截面和電磁線圈的線圈匝數與磁密的調節。 輸出電抗器電感量的選擇是根據在額定頻率范圍內的電纜長度來確定，然后再根據電動機的實際額定電流來選擇相應電感量要求下的鐵芯截面積和導線截面積，才能確定實際電壓降。
2.電抗器在變頻器中作用

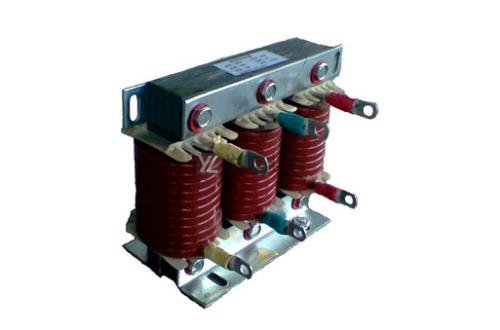

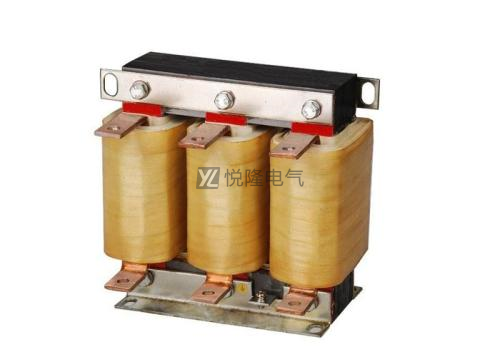

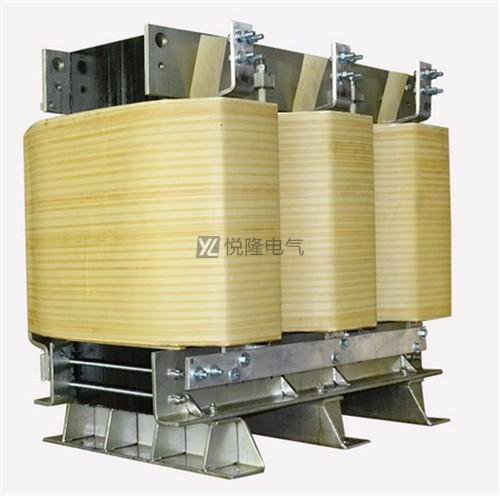

電抗器主要分為三種類型:DC電抗器、輸出電抗器和輸入電抗器，它們在變頻器中主要具有以下功能。
1）變頻器輸入電抗器的作用:
用于限定電力網工作電壓突然變化和實際操作過壓造成的電流量沖擊性，光滑開關電源工作電壓中包括的尖峰單脈沖，或光滑橋式整流電路換相時造成的工作電壓缺點, 合理地維護軟啟動器和改進功率因素，它即能阻攔來源于電力網的干撓，又能降低整流器模塊造成的諧波電流對電力網的環境污染。
2）變頻器輸出電抗器的作用：
輸出電抗器關鍵功效是賠償中長線（50-200m）接觸電阻的危害，能夠抑止?出諧波電流，提升?出高頻率特性阻抗,合理抑止dv/dt.降低高頻率泄露電流,具有維護軟啟動器,減少機器設備噪音的功效。電容器在補償功率的時候，往往會受到諧波電壓和諧波電流的沖擊，造成電容器損壞和功率因數降低，為此，需要在補償?shù)臅r候進行諧波治理。
3）變頻器直流電抗器的作用：
直流電電抗器接進直流變頻系統軟件的直流電整流器階段與逆變階段中間，適用范圍是將累加在交流電流上的溝通交流份量限制在某個標值,維持整流器電流量持續，減少電流量單脈沖值,使逆變階段運作更平穩及改進軟啟動器的功率因素。
3.電抗器作用
電抗器主要有以下作用可以幫助我們更好的使用變頻器設備。
1）輕空載或輕負荷線路上的電容效應，以降低工頻暫態過電壓。
2）改善長輸電線路上的電壓分布。
3）使輕負載時路線中的無功功率盡量就地均衡，避免無功功率不合理流動一起也緩解了路線上的輸出功率損害。
4）在大機組與系統并列時降低高壓母線上工頻穩態電壓，便于發電機同期并列。
5）防止發電機帶長線路可能出現的自勵磁諧振現象。
不管是變頻器還是電抗器在我們的電路中都是我們經常需要使用的，所以我們對其設備的使用，我們也要知道設備如何可以正常的使用，了解各種設備在電路當中的作用，關注
悅隆電氣，我們也可以了解到更多的相關電氣知識。
