當我們需要對電路進行控制時，我們除了接觸器設備，我們往往就需要使用到繼電器設備，繼電器是一種可以幫助電氣在輸出電路中從而讓被控量發生預定的一些階躍變化的電器設備，其本身在控制系統和被控制系統當中也有著相互互動的關系，是我們最需要使用的空氣設備，而繼電器本身按照結構以及原理也分為很多種，主要有電磁式繼電器以及熱繼電器和時間繼電器中間繼電器等。下面我們就來說說這些繼電器設備的一個選用原則。

1.電磁式繼電器的選擇

1)電流繼電器根據負載所要求的保護作用，電流繼電器分為過電流繼電器和欠電流繼電器兩種類型。

過流繼電器選擇的T鍵參數是額定電流和工作電流。額定電流應大于或等于被保護電機的額定電流，工作電流應根據電機的工作情況和其啟動電流的1.1 ~ 1.3倍來設定。一般繞線轉子異步電動機的起動電流按2.5倍額定電流考慮，籠型異步電動機的起動電流按5-7倍額定電流考慮。選擇過電流繼電器的動作電流時，應留有一定的調節余地。

2）電壓繼電器根據在控制電路中的作用，電壓繼電器分為過電壓繼電器和欠電壓（零電壓）繼電器兩種類型。過電壓繼電器挑選的關鍵參散是額定電流和姿勢工作電壓，其姿勢工作電壓可按系統軟件額定電流的1.1—1.5倍滅磁。欠電壓繼電器常見般電感式汽車?yán)^電器或中小型交流接觸器充任，其采用要是考慮通常規定就能，對釋放出來工作電壓值無要求。

2.熱繼電器的選擇

熱繼電器主要用于電機的過壓保護，一般 采用時按電機的形式、辦公環境、啟動狀況及負荷特性等幾層面綜合性多方面考慮到。

1）熱繼電器構造形式當電機繞阻為丫聯接時，可采用兩相構造的熱繼電器，假如電力網工作電壓比較嚴重不均衡、工作中艱苦環境，可采用三相電構造的熱繼電器；當電機繞阻為△聯接時，則應取用帶斷相保護器的三相電構造熱繼電器。

2）熱繼電器額定電流 對于長期正常運行的電動機，熱繼電器熱元件額定電流取為電動機額定電流的0.95—1.o5倍；對于過載能力較差的電動機，熱繼電器熱元件額定電流取為電動機額定電流的0.6～0.8倍。針對不經常啟動的電機，要確保熱繼電器在電動機起動全過程中不造成誤動作，若電動機起動電流量為其額定電壓的6倍，而且啟動?間不超出6s時，則可按電機的額定電壓來挑選熱繼電器。

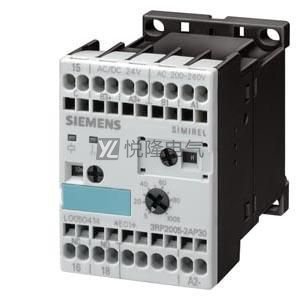

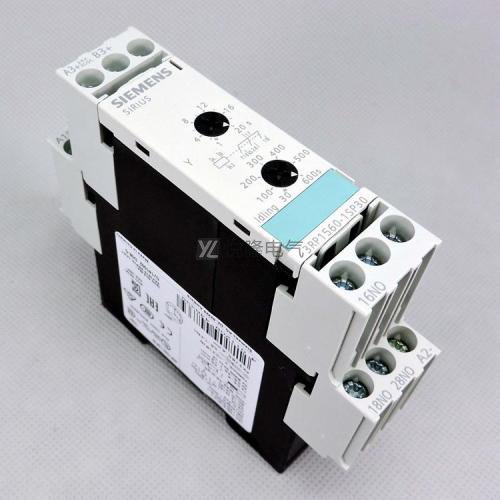

3.時間繼電器的選擇

時間繼電器的類型很多，選用時應從以下幾方面考慮：

1）電流種類和電壓等級電磁阻尼式和空氣阻尼式時間繼電器，其線圈的電流種類和電壓等級應與控制電路的相同；電動機式和晶體管式時間繼電器，其電源的電流種類和電壓等級應與控制電路的相同。

2）延時方式根據控制電路的要求來選擇延時方式，即通電延時型和斷電延時型。

3）觸點型式和數量根據控制電路的要求來選擇觸點型式（延時閉合或延時斷開）及數量。

4）廷時精密度電磁感應減振式時間繼電器適用精密度規定太低的場所，電機式或電子式時間繼電器適用廷時精密度規定高的場所。

5)操作頻率操作頻率不宜過高，否則會影響電壽命，甚至?xí)?dǎo)致延時動作失調。

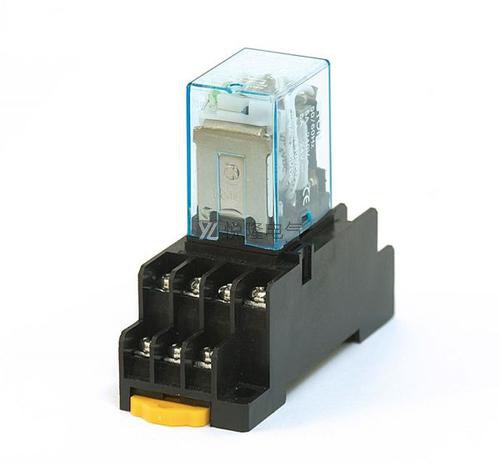

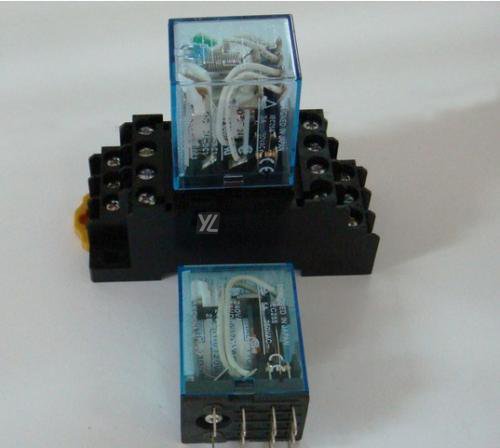

4.中間繼電器的選擇

采用中間繼電器時，應留意電磁線圈的電流量類型和額定電壓應與控制回路相同，一起，接觸點的總數、類型及容積還要依據控制回路的必須來選中。如果一個中間繼電器的觸點數量不夠用，可以將兩個中間繼電器并聯使用，以增加觸點的數量。

在我們的工業電氣使用當中，繼電器是我們經常使用的設備，我們了解不同種類的繼電器使用也是為了方便我們以后更好的選用繼電器設備，我們也能對繼電器有更多的了解，也更加能夠方便我們繼電器設備的使用，這對于我們以后電氣設備的使用也會有更多的幫助，關注悅隆電氣，我們也可以從中了解更多的相關電氣知識。
