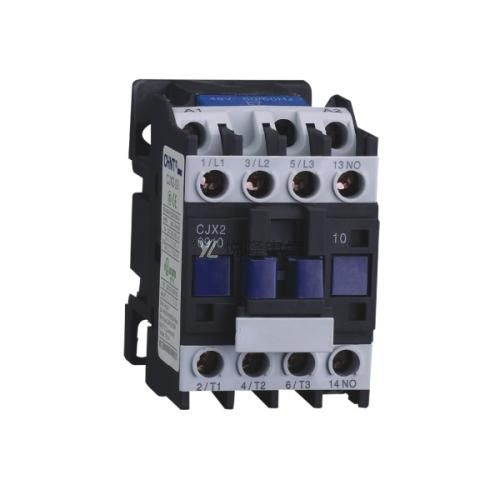

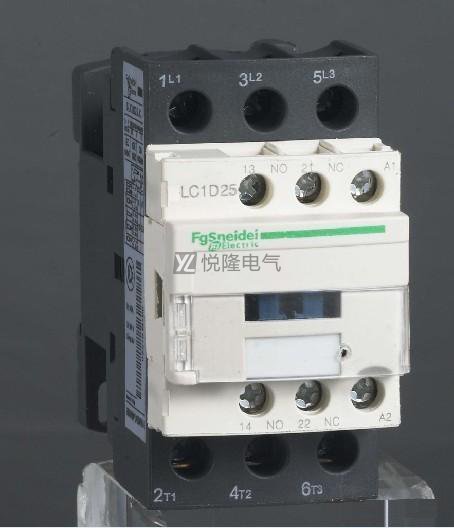

1.電磁接觸器結構

電磁感應交流接觸器關鍵由齒輪傳動、斷路器設備及其滅弧設備所構成。

1）電磁機構。電磁機構由線圈、動鐵心(銜鐵)和靜鐵心組成，其作用是將電磁能轉換成機械能，產生電磁吸力，帶動觸頭動作。

2）觸頭系統。包括主觸頭和輔助觸頭。主觸頭用于接通或斷開主電路，通常為 3 對常開觸頭。輔助觸頭用于控制電路，起控制其他元件接通或分?jǐn)嗉半姎饴?lián)鎖作用，故又稱聯鎖觸頭，一般有多對常開、常閉觸頭。

3）滅弧裝置。容量超過10年的接觸器有滅弧裝置。對于小容量接觸器，通常采用雙斷口接觸滅弧、電動滅弧、相間弧板滅弧和粘土滅弧罩滅弧。針對大空間的交流接觸器，選用窄縫滅弧及柵片滅弧。

4）其他輔助部件。包括反作用彈簧、緩沖彈簧、觸頭壓力彈簧、傳動機構、支架及外殼等。

2.電磁接觸器工作原理

電磁感應交流接觸器其基本原理是當交流接觸器的磁鐵線圈插電后，會造成較強的電磁場，使靜鐵芯造成電磁感應吸附力吸引住銜鐵，并推動斷路器姿勢：常閉斷路器斷掉，常開斷路器合閉，二者是連動的。當電磁線圈關閉電源時，電磁感應吸附力消退，銜鐵在釋放出來彈黃的功效下釋放出來，使斷路器還原：常閉斷路器合閉，常開斷路器斷掉．在工業電氣中，交流接觸器的型號規格許多，電流量在5A-1000A的不一，其用途非常普遍。在電工學上，交流接觸器是這種用于接入或斷掉帶負荷的交直流電源主電源電路或大空間控制回路的自動化技術切換器，關鍵操縱另一半是電機，除此之外也用以別的電力工程負荷，如電熱水器，直流焊機，照明燈具，交流接觸器不但能接入和斷開電源電路，并且還具備低壓釋放出來維護功效。接觸器控制容量大。適用于頻繁操作和遠距離控制。是自動控制系統中的重要元件之一。

3.電磁接觸器特點

1）電磁接觸器使用的電壓應為額定值的85%至110%。如果太低，電磁吸力不夠，可能會產生噪音和跳閘。如果太高，電磁線圈有燃燒的危險。

2）電磁接觸器只操作電流系指電磁線圈加上額定電壓使其動作的電流。

3）電磁接觸器主接點的型式為a接點。

4）電磁接觸器的電磁線圈若無標注則多為220V者。

5）直接以電磁接觸器來啟動三相鼠籠式感應電動機時，電磁接觸器的主接點應選用能啟閉其額定電流的10倍。

6）電磁開關需配合按鈕開關使用。

如果我們想要正確的使用電磁接觸器設備，我們就必須對電磁接觸器有所了解，對他們的結構組成都要有一定的認識，這樣我們在設備的使用上才會更加得心應手，所能取得的效果也會是最好的。還想了解更多的電氣相關知識，也可以通過我們悅隆電氣進行了解。
