1.真空斷路器工作原理

真空斷路器的工作原理是:動觸頭和靜觸頭在操作機構的作用下開合時，觸頭之間產生電弧，觸頭表面高溫?fù)]發蒸汽。由于觸點的特殊形狀，電流通過時會產生磁場。在磁場的作用下，電弧沿著接觸面的切線方向快速移動，一些金屬蒸汽凝結在金屬圓筒(屏蔽罩)上。電弧在自然過零點熄滅，觸點之間的介電強度迅速恢復。

2.真空斷路器參數

1）額定開距

當真空斷路器處于斷開狀態時，真空開關管動觸頭和靜觸頭之間距離的選擇與真空斷路器的額定電壓、工作條件、斷開電流的性質、觸頭材料、真空間隙的耐壓強度等因素有關，主要取決于額定電壓和觸頭材料。由于真空開關管的額定開啟距離對絕緣性能影響很大，當額定開啟距離從零開始增大時，絕緣水平也會增大，但當開啟距離增大到一定值時，開啟距離對絕緣性能影響不大。如果打開距離進一步增加，開關管的機械壽命將受到嚴重影響。

2）分閘速度

因?yàn)槲纤俾柿⒓次：﹄娏髁窟^零后斷路器間物質抗壓強度修復的速率，假如電孤吹滅后，斷路器間物質抗壓強度修復速率低于修復工作電壓，將導致電孤燃起，為了避免電孤燃起，及其減少燃弧?間，務必考慮吸合速率。吸合速率的尺寸關鍵在于額定電流，當額定電流和斷路器開距必須時，吸合速率的起伏范疇在于開斷電流量的尺寸，負荷特性，修復工作電壓等要素，開斷電流量很大時，吸合速率也應很大，開斷電容器電流量時，因?yàn)樾迯?fù)工作電壓較高，以便減少燃起的概率，吸合速率也應很大。

3）合閘速度

由于真空開關管在額定開距時的靜態耐壓水平比較高，所以真空斷路器的合閘速度比分閘速度明顯低。為了最小化閉合過程中由觸點預擊穿引起的電磨損并避免觸點熔焊，需要一定的閉合速度。然而，過高的關閉速度不僅增加了操作機構的關閉功率，還增加了對開關管的關閉沖擊，從而大大降低了開關管的使用壽命。

4）觸頭合閘彈跳時間

真空斷路器的合閘時間是衡量真空斷路器性能的重要指標。它與真空開關管的觸頭彈跳壓力、閉合速度、開啟距離和觸頭材料有關，也與開關管的結構、斷路器結構和安裝調試有關。觸頭合閘彈跳時間越小，其性能越好，彈跳時間越長，觸頭的電磨損越嚴重，容易產生合閘過電壓，在關合短路電流或電容器時，以及行動、熱穩定試驗時將導致觸頭熔焊。另外，觸頭合閘彈跳時間越長，嚴重危害開關管的波紋管使用壽命。

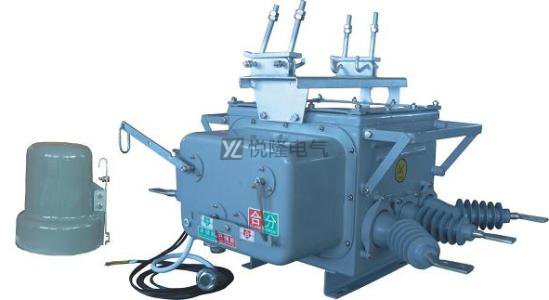

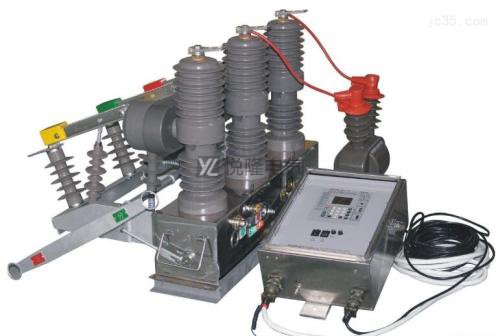

3.真空斷路器結構

真空斷路器主要包括三個部分：真空滅弧室、點此操作機構、支架以及輔助部件。

1）真空滅弧室包含：外殼、導電系統、屏蔽系統。

2）操作機構按照斷路器型式不同，采用的操作機構不同。常用的操作機構有彈簧操作機構、CD10電磁操作機構、CD17電磁操作機構、CT19彈簧儲能操作機構、CT8彈簧儲能操作機構

3）輔助部件：輔助部件包含：基座、絕緣支撐件、絕緣子等。

真空斷路器的機械參數是我們在使用真空斷路器時必須要了解的一部分，這些知識可以讓我們更多的了解在什么情況，什么環境下使用真空斷路器。這對于我們真空斷路器帶來的幫助也是非常大的通過悅隆電氣，我們也可以了解更多的相關知識。
