1.脫扣器功能

斷路器具備負載、短路、走電、欠壓、過電壓、不均衡、欠頻、頻繁、逆輸出功率、相序等維護作用；還具備負荷監控器、即時值精確測量、需量精確測量、諧波精確測量、測量表設定、維護保養、通訊、DI/DO、地區目的性互鎖、實驗互鎖、LCD桌面顯示等作用。再有就是當電源電壓數值等于或者是大于脫扣器額定工作電壓85%的時候，并且是在具有熱態環境下必須要確保斷路器閉合動作是可靠的。因此在當被受維護的電源電路里開關電源工作電壓出?了必須的工作電壓降低狀況時，欠壓斷路器能夠全自動的斷掉隔離開關一起實行斷開開關電源姿勢，進而具有讓該隔離開關的下屬負荷家用電器或是電器設備防止遭受欠壓常見故障沖擊性和毀壞的功效。

2.脫扣器工作原理

不同的脫扣器原理不同，我們以熱脫扣器和電磁脫扣器以及失壓脫扣器為例：

1）熱脫扣器與受保護電路串聯連接。 當電路通過正常電流時，發熱元件使雙金屬片彎曲到一定程度（剛剛接觸傳動機構）并達到動平衡狀態，雙金屬片不再?gòu)澢＜偃绠a(chǎn)生負載，則路線中的電流量提升，雙金屬片將再次彎折，隨后根據傳動系統組織促進隨意脫口組織釋放出來主斷路器，主斷路器在吸合彈黃的功效下分離，進而具有過壓保護的功效。通俗的說，就是當溫度達到一定值時，雙金屬片彎曲頂住脫扣機構，使斷路器分閘。

2）電磁釋放器與受保護電路串聯連接。 當線路通過正常電流時，電磁鐵產生的電磁力小于反作用彈簧的拉力，電樞不會被電磁鐵吸引，斷路器正常工作。當線路發生短路故障時，電流幾次超過正常電流，電磁鐵產生的電磁力大于反作用力彈簧的力，電磁鐵通過傳動機構拉動銜鐵，推動自由釋放機構釋放主觸頭。 主觸頭在制動彈簧的作用下與電路分離，起到短路保護的作用。就是用電動力原理，當電流達到整定值時，電動力足夠大，驅動脫扣機構。

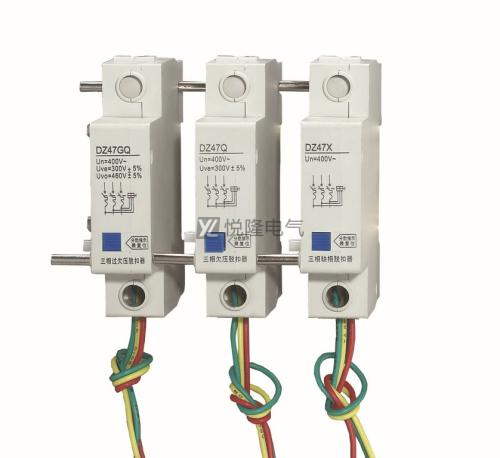

3）將失壓脫扣器和斷路器的電源側進行串聯，這樣就能提供欠壓和零電壓保護的用途。 當電源電壓正常時，觸發操作手柄，斷路器的常開輔助觸點閉合，電磁鐵帶電，電樞被電磁鐵吸入，自由釋放機構可鎖定主觸頭。 關閉位置，斷路器投入運行。 當電源側切斷或電源電壓過低時，電磁鐵產生的電磁力不足以克服反作用彈簧的拉力。 電樞向上拉，斷路器由傳動機構推動的自由釋放機構關閉，起到欠壓和零電壓保護的作用。

3.脫扣器優缺點

電磁脫扣器的缺點是只能提供短路保護，其優點就是成本低，壽命長，受環境影響小。

熱磁脫扣器的缺點是只能提供二段保護；動作值誤差比較大，不可以調節（現在所謂的新一代斷路器可以機械調節，但調節幅度很小，且誤差相當大）；受環境影響較大。其優點就是成本低，性能穩定，可靠性相對較高，不受電壓波動影響，壽命長，有些型號可以倒進線。

電子器件斷路器的優勢是其能夠出示幾段乃至4段維護；敏感度高，姿勢值較為精準，并且能夠調整；改裝通信控制模塊后可以與上位機聯接，開展遠程操作；基礎沒受工作溫度危害。其它缺點就是成本過高，而且國貨可靠性不高，還有一般不可以倒進線。

根據不同的斷路器設備選擇適合設備使用的脫扣器對于我們來說是一個非常重要的事，合適的脫扣器可以很好的配合我們斷路器的使用，從而讓我們的斷路器運行變得更加流暢，對于我們電器設備的使用帶來的幫助也是巨大的，如果對脫扣器以及斷路器的相關知識還有不懂的地方，也可以通過我們悅隆電氣官網進行了解。
