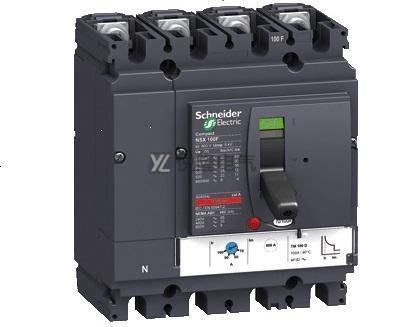

1.低壓斷路器上下級間配合

斷路器作為上下級保護時，其動作應有選擇性，上下級間應相互配合，并注意如下問題：

1 )斷路器上下段的動作選擇時，請注意電流脫扣器的調整值和時間的調整。 通常，上段斷路器的過負荷長的延遲和短路短的延遲的調整電流請控制在下段斷路器的調整值的1.3倍以上，確保上下段間的動作選擇性。一般而言，優選的是，第一級斷路器(變壓器低壓側輸入線等)選擇過載較長的延遲、短路較短的延遲(0~0.5 s延遲可變)保護特性，不設置短路的瞬時跳閘。二級斷路器應選擇過載長延時、短路短延時、短路瞬時和接地故障保護等。母聯斷路器宜設過載長延時、短路短延時保護。第一級和第二級短路延時，應有一個級差時間，宜不小于0.2 s。

2)當上一級為選擇性斷路器，下一級為非選擇性斷路器時，上一級斷路器短路延時脫扣器的整定電流不應小于下一級斷路器短路瞬時脫扣器整定電流的1.3倍；上斷路器瞬時脫扣裝置的整定電流應大于下斷路器出口端單相短路電流的1.2倍。

3）當上下級都為非選擇型斷路器時，應加大上下級斷路器的脫扣器整定電流值的級差。上斷路器長延時脫扣器的整定電流不應小于下斷路器長延時脫扣器整定電流的2倍。上斷路器的瞬時跳閘設定電流不應小于下斷路器瞬時跳閘設定電流的1.4倍。

4 )在下級斷路器出口側短路電流大于上級斷路器的瞬時跳閘調整電流的情況下，下級斷路器為了保證選擇性的要求而選擇限流型斷路器。

5)當上部和下部斷路器之間的距離非常接近，并且出口端子處的預期短路電流差異非常小時，上部斷路器應選擇具有短延遲的跳閘，以使其以延遲的方式運行，從而確保選擇性合作。

6）斷路器的脫扣器和時限的整定一般可參照下列原則：長延時脫扣器整定電流可按脫扣器額定電流Ie的0.9～1.1倍，時限可按15 s選定。短延時脫扣器整定電流可按脫扣器額定電流Ie的3～5倍選取，時限可按0.1 s、0.2 s和0.4 s選取。瞬時脫扣器整定電流可按脫扣器額定電流Ie的10～15倍選取。

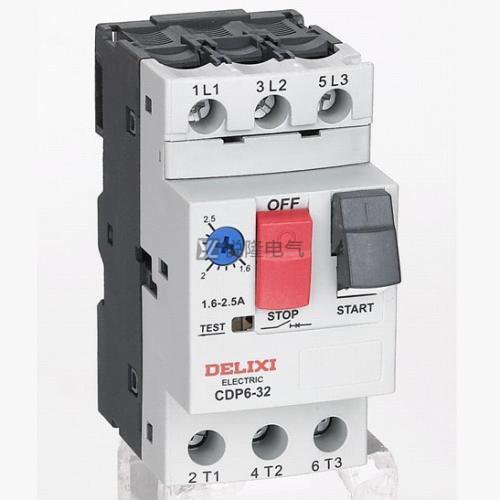

2.低壓斷路器工作原理

低壓斷路器的主觸點是靠手動操作或電動合閘的。主觸點閉合后，自由脫扣機構將主觸點鎖定在閉合位置。過電流脫扣器的線圈和熱脫扣器的熱元件與主電路串聯，欠電壓脫扣器的線圈和電源并聯。當電源電路產生短路故障或比較嚴重負載時，過電流量斷路器的銜鐵吸合，使隨意脫扣組織姿勢，主接觸點斷掉主電源電路。當電路過載時，熱跳閘裝置的加熱元件產生熱量以彎曲雙金屬片并推動自由跳閘機構動作。當電路欠電壓時，欠電壓脫扣器的銜鐵釋放。也使自由脫扣機構動作。分勵脫扣器則作為遠距離控制用，在正常工作時，其線圈是斷電的，在需要距離控制時，按下起動按鈕，使線圈通電。

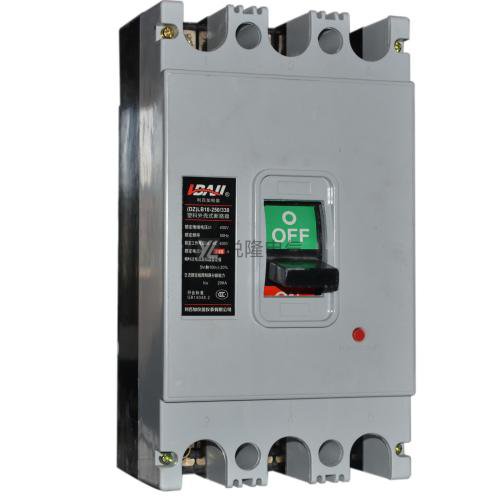

3.低壓斷路器選用

低壓斷路器的額定電流和額定電壓不得低于電氣控制電路中設備的正常工作電流和工作電壓，極限通斷能力不得低于電路的最大短路電流，欠壓跳閘的額定電壓應等于電氣控制電路的額定電壓，過流跳閘的額定電流不得低于電氣控制電路的最大負載電流。
