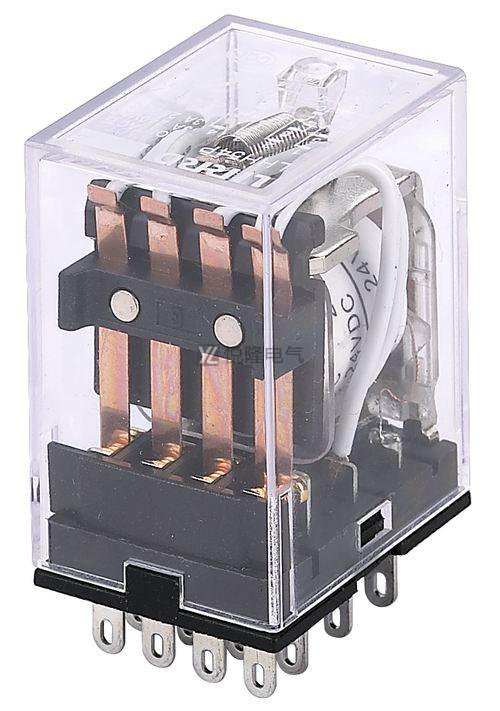

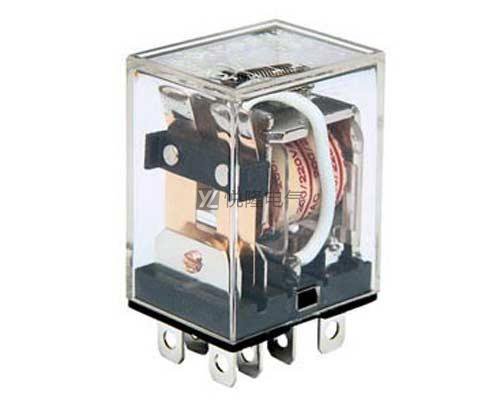

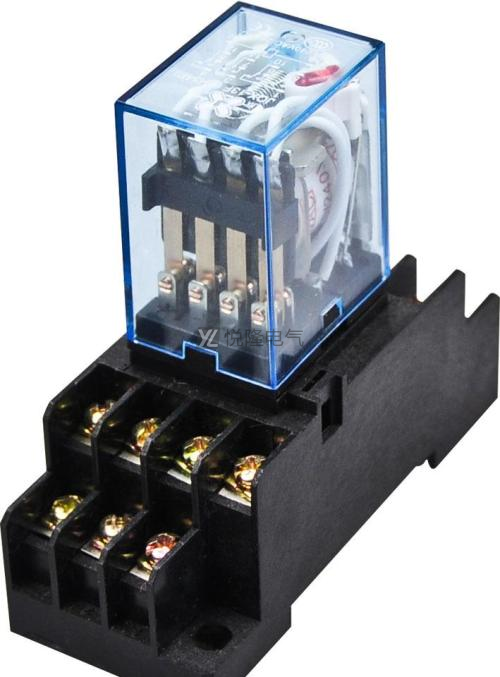

1.電磁繼電器工作原理

電磁繼電器關鍵就是說運用電磁鐵原理來開展導通工作中，要是在電磁線圈兩邊再加必須的工作電壓，電磁線圈中就會穿過必須的電流量，進而造成電磁感應效用，銜鐵就會在磁場力吸引住的功效下擺脫回到彈黃的抗拉力吸向變壓器鐵芯，進而推動銜鐵的動接觸點與靜接觸點（常開觸點）吸合。當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力返回原來的位置，使動觸點與原來的靜觸點（常閉觸點）釋放。這樣吸合、釋放，從而達到了在電路中的導通、切斷的目的。對于繼電器的“常開、常閉”觸點，可以這樣來區分：繼電器線圈未通電時處于斷開狀態的靜觸點，稱為“常開觸點”；處于接通狀態的靜觸點稱為“常閉觸點”。

2.電磁繼電器參數

直流電阻：直流電阻是指繼電器中線圈的直流電阻，可以通過萬用表測量。

吸合電流量：吸合電流量就是指繼電器可以造成吸合姿勢的最少電流量。在一切正常應用時，給出的電流量務必略大于吸合電流量，那樣繼電器能夠平穩地工作中。而對于線圈所加的工作電壓，一般不要超過額定工作電壓的1.5倍，否則會產生較大的電流而把線圈燒毀。

釋放電流：釋放電流是指繼電器產生釋放動作的最大電流。當繼電器處于吸合狀態的電流降低到一定程度時，繼電器將返回斷電釋放狀態。這時的電流遠遠小于吸合電流。

觸點切換電壓和電流：是指繼電器允許加載的電壓和電流。它決定了繼電器能控制電壓和電流的大小，使用時不能超過此值，否則很容易損壞繼電器的觸點。

3. 電磁式繼電器選擇

1）挑選電感式汽車?yán)^電器電磁線圈開關電源工作電壓：采用電感式汽車?yán)^電器時，最先應挑選汽車?yán)^電器電磁線圈開關電源工作電壓是溝通交流?是直流電。繼電器的額定工作電壓 應小于或等于其控制電路的工作電壓。

2）挑選電感式汽車?yán)^電器電磁線圈的額定值工作中電流量：用晶體管或集成電路芯片驅動器的直流電電磁繼電器，其電磁線圈額定值工作中電流量( 為吸合電流量的2倍)應在光耦電路的?出電流量范圍內。

3）挑選電感式汽車?yán)^電器觸點種類及觸點負載：同這種型號規格的汽車?yán)^電器一般有多種多樣觸點的方式能夠采用(電磁繼電器有：單組接點、雙組接點、多組接點及常立式觸點、常關閉式觸點等)，應取用合適運用電源電路的觸點種類。

所選繼電器的接點負荷應高于其接點所控制電路的最高電壓和最大電流，否則會燒毀繼電器接點。

4）選擇電磁式繼電器合適的體積：繼電器體積的大小通常與繼電器接點負荷的大小有關，選用多大體積的繼電器，還需要根據應用電路的使用來決定。

電磁式繼電器是使用電磁原理所構成的繼電器設備，我們在使用時，一定要符合我們使用電磁式繼電器的要求，這樣在我們?nèi)蘸蟮氖褂靡矔?，我們也能更加長久的使用電磁繼電器設備，這能讓我們對電磁繼電器有更多得了解，關注悅隆電氣，了解更多相關知識。
