中間繼電器控制線路上有什么作用？
發布時間：2019-08-21 09:33瀏覽次數：

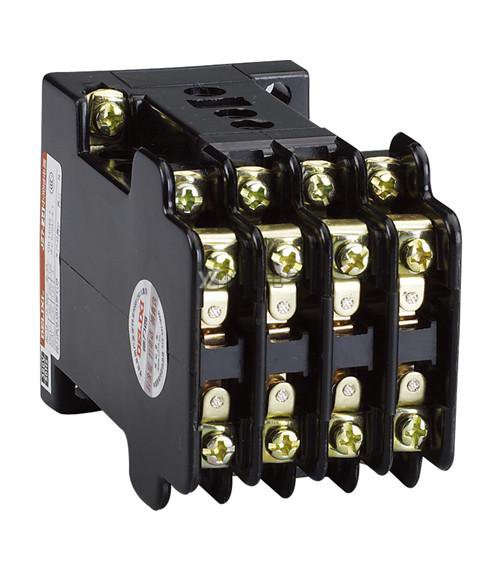

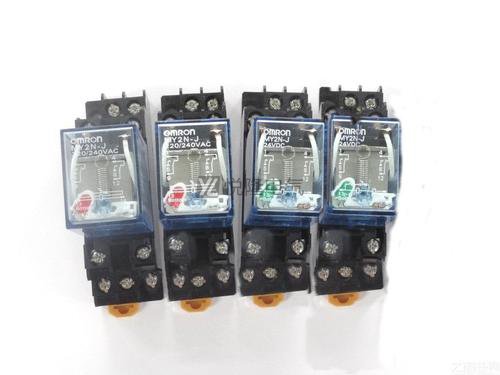

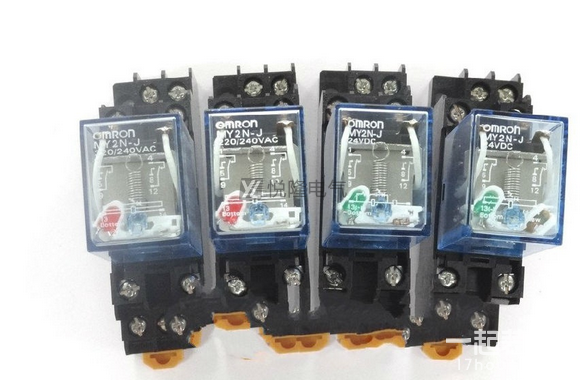

中間繼電器是我們繼電器設備當中的一種，它主要是用于繼電保護以及自動控制系統中，和常規的接觸器作用不同，它更多的是來增加觸點的數量以及容量。它還可以用來控制電路中傳遞中間信號， 中間繼電器本身的結構和原理也都和交流接觸器相似，主要就在于中間繼電器不具備主觸頭，所以過載能力較小，在我們目前的電器控制線路當中，我們會經常性的使用到中間繼電器設備，對于不同的線路，中間繼電器的作用也不同，那么在線路中中間繼電器到底有哪些作用呢？
1.控制線路作用
1）代替小型接觸器
中間繼電器的接觸點具備必須的帶負載工作能力，當負荷容積較為鐘頭，能夠用于取代中小型交流接觸器應用，例如電動卷閘門和某些小電器的操縱。那樣的優勢是不但能夠具有操縱的目地，并且能夠節約室內空間，使家用電器的操縱一部分做得較為精美。
2）增加接點數量
這是中間繼電器最常見的用途。例如，當接觸器的觸點需要控制電路控制系統中的多個接觸器或其他部件時，中間繼電器被添加到電路中。
3）增加接點容量
我們知道，中間繼電器的接點容量雖然不是很大，但也具有一定的帶負載能力，同時其驅動所需要的電流又很小，因此可以用中間繼電器來擴大接點容量。例如通常不可以立即用感應開關、的?出去操縱負荷較為大的電氣元器件。而是在控制線路中使用中間繼電器，通過中間繼電器來控制其他負載，達到擴大控制容量的目的。
4）轉換接點類型
在工業控制電路中，這種情況經常發生?？刂埔笫褂媒佑|器的常閉觸點來實現控制目的，但是接觸器本身的常閉觸點已經用完，不能完成控制任務。這時可以將一個中間繼電器與原來的接觸器線圈并聯，用中間繼電器的常閉接點去控制相應的元件，轉換一下接點類型，達到所需要的控制目的。
5）用作開關
在一些控制線路中，一些電器元件的通斷常常使用中間繼電器，用其接點的開閉來控制，例如如彩電或顯示器中常見的自動消磁電路，三極管控制中間繼電器的通斷，從而達到控制消磁線圈通斷的作用。
6）轉換電壓
低壓控制高壓，小電流控制大電流。
7）消除電路中的干擾
在工業控制或線路中，雖然有各種各樣的干擾抑制措施，但干擾現象還是或多或少地存在著。
1)中間繼電器中有許多觸點。很少有8對和6對觸點，觸點分為常開觸點和常閉觸點。然而，觸點的容量很小，沒有主觸點和輔助觸點，也沒有滅弧裝置。因此，當使用中間繼電器控制電動機的起動和停止時，只能使用額定電流小于5A的小電動機，并且選擇最大類型的JZ7型中間繼電器進行控制。
2）中間繼電器的工作線圈的額定電壓有多種，在應用中一定要使接人中間繼電器線圈的工作電壓符合中間繼電器線圈的額定電壓的要求。
中間繼電器對于我們來說是非常實用的設備，它可以很好的幫助我們對電路中進行觸頭的增加，也可以進行中間信號的傳遞，是我們在一些情況下需要經常使用的繼電器設備，所以了解一些繼電器的相關知識對于我們還是可以帶來非常大的幫助的，對于我們以后使用中間繼電器也能帶來非常大的收益，關注悅隆電氣，了解更多相關電氣知識。
