真空斷路器的結構和工作原理
發布時間：2019-08-15 10:19瀏覽次數：

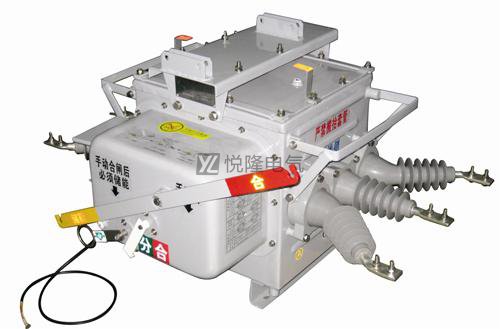

真空斷路器屬于高壓斷路器的一種，它和常規的斷路器有著同樣的作用，之所以被稱之為真空斷路器也是由它的滅弧介質和滅弧后觸頭間隙的絕緣介質都是高真空材質因此得名，真空斷路器本身體積小、重量輕、而且更加適合頻繁操作，而且有著滅弧不需要檢修的特點，是我們廣泛應用于配電網中的斷路器設備，我們使用真空斷路器通常都是用于變電站，發電廠中作為電器的保護設備來使用，非常適用于需要頻繁操作且不需要頻繁檢修的場所，而我們?nèi)绻胍獙€怎空斷路器再進一步的了解，我們也要知道它的工作原理和結構。

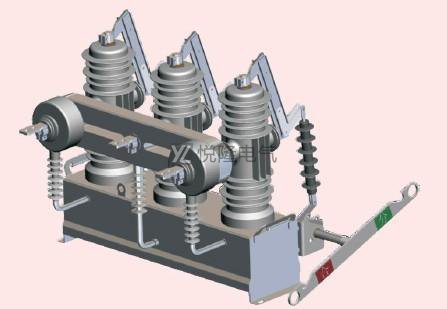

真空斷路器結構主要由三個部分組成：真空滅弧室、操作機構、支架以及輔助部件。
真空滅弧室
按照開關型式不同有外屏蔽罩式陶瓷真空滅弧室、中間封接杯狀縱磁場小型化真空滅弧室、內封接式玻璃泡滅弧室，其基本結構如下：
1）氣密絕緣系統(外殼)
氣密絕緣系統由陶瓷、玻璃或微晶玻璃制成的氣密絕緣筒、活動端蓋板、固定端蓋板和不銹鋼波紋管組成，是一個真空密封容器。為了確保氣密性，除了密封型的嚴格操作過程之外，還要求材料本身的透氣性和內部空氣釋放量小。
2）導電系統
由定導電桿、定跑弧面、定觸頭、動觸頭、動跑弧面、動導電桿構成。斷路器構造大概有幾種：圓柱型斷路器、含有螺旋式槽跑曲面的橫著電磁場斷路器、豎向電磁場斷路器。目前采用縱磁場技術，此種滅弧室具有強而穩定的電弧開斷能力。
3）屏蔽系統
屏蔽罩是真空滅弧室中不可缺少的元件，并且有圍繞觸頭的主屏蔽罩、波紋管屏蔽罩和均壓用屏蔽罩等多種。主屏蔽罩的作用是：a防止燃弧過程中電弧生成物噴濺到絕緣外殼的內壁，從而降低外殼的絕緣強度。提高滅弧室內電場分布的均勻性有利于降低局部場強，促進真空滅弧室的小型化。c冷疑電孤生成物，消化吸收部分電孤動能，有利于弧后空隙物質抗壓強度的修復。
操作機構
按照斷路器型式不同，采用的操作機構不同。常見的實際操作組織有彈黃實際操作組織、CD10電磁感應實際操作組織、CD17電磁感應實際操作組織、CT19彈黃儲能技術實際操作組織、CT8彈黃儲能技術實際操作組織 。
其它部件
基座、絕緣支撐件、絕緣子等。
真空斷路器的工作原理是:動觸頭和靜觸頭在操作機構的作用下開合時，觸頭之間產生電弧，觸頭表面高溫?fù)]發蒸汽。由于觸點的特殊形狀，電流通過時會產生磁場。在磁場的作用下，電弧沿著接觸面的切線方向快速移動，一些金屬蒸汽凝結在金屬圓筒(屏蔽罩)上。電弧在自然過零點熄滅，觸點之間的介電強度迅速恢復。
真空斷路器以真空作為滅弧和絕緣介質。零部件都密封在用絕緣的玻璃等材料制成的外殼內，動觸桿與動觸頭的密封靠金屬波紋管來實現。真空斷路器有以下特點：
1）結構輕巧。觸頭開距小(10kV，只有10mm)，動作迅速，操作輕便，體積小，重量輕。
2）燃弧時間短。由于觸頭處于真空狀態，基本上不會發生電弧，極小的電弧可以在半周(0.01秒)內熄滅，因此被稱為半周斷路器(half cycle breaker)，電弧放電時間與電流大小無關。
3）觸頭間隙介質恢復速度快。
4）維修工作量少，能防火防爆。
了解真空斷路器的相關知識，可以讓我們對真空斷路器有更加深入的了解和認識，在日后的真空斷路器使用上可以取得更大的進步和收獲，對于我們真空斷路器的使用幫住是非常大的，通過悅隆電氣，我們也可以了解更多有關于真空斷路器的相關知識。
