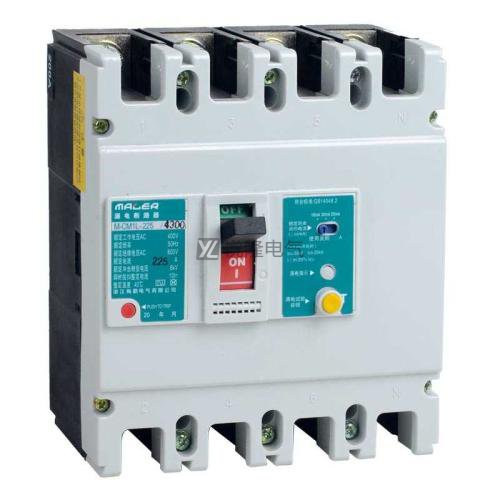

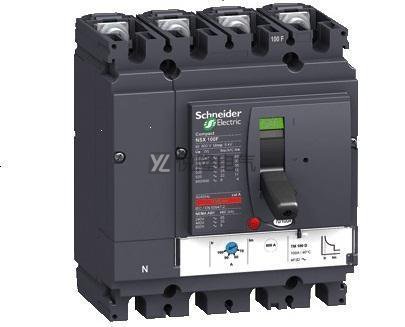

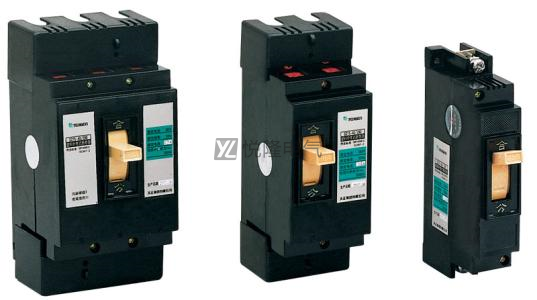

1.塑殼斷路器結構

塑殼斷路器主要由輔助觸點，欠電壓脫扣器和分勵脫扣器等組成，但是和常規(guī)斷路器不同的在于塑殼斷路器的零件多數采用模塊化涉及，結構非常緊湊，而且塑殼斷路器基本無法檢修。塑殼斷路器是將斷路器、滅弧室、脫扣器和實際操作組織等都裝在1個塑料外殼內，通常不考慮到檢修，適用作支路的過載保護器，過電流量脫扣器有熱磁式和電子式二種，通常熱磁式塑殼斷路器為非目的性隔離開關，僅有負載長廷時及短路故障瞬時速度二種保護方式，電子式塑殼斷路器有負載長廷時、短路故障短廷時、短路故障瞬時速度和接地裝置常見故障幾種維護作用。

2.塑殼斷路器工作原理

低壓斷路器的主觸點是靠手動操作或電動合閘的。主觸點閉合后，自由脫扣機構將主觸點鎖在合閘位置上。過電流量脫扣器的電磁線圈和熱脫扣器的熱元器件與主電源電路串連，欠工作電壓脫扣器的電磁線圈和開關電源串聯(lián)。

當電源電路產生短路故障或比較嚴重負載時，過電流量脫扣器的銜鐵吸合，使隨意脫扣組織姿勢，主接觸點斷掉主電源電路。

當電路過載時，熱脫扣器的熱元件發(fā)熱使雙金屬片上彎曲，推動自由脫扣機構動作，主觸點斷開主電路。

當電路欠電壓時，欠電壓脫扣器的銜鐵釋放，也使自由脫扣機構動作，主觸點斷開主電路。

按下分路跳閘按鈕時，分路跳閘裝置的電樞被吸引，使自由跳閘機構工作，主觸點斷開主電路。

3.塑殼斷路器選用方法

1）斷路器類型的選擇：應根據使用場合和保護要求來選擇。如通常采用塑殼式;短路容量挺大時采用制人數型;額定電壓較為大必有目的性維護規(guī)定時采用架構式;操縱和維護帶有集成電路工藝的直流電路時應取用直流電迅速隔離開關等。

2）斷路器額定電壓、額定電流應大于或等于線路、設備的正常工作電壓、工作電流。

3）短路器極限通斷能力大于或等于電路最大短路電流。

4）壓脫扣器額定電壓等于線路額定電壓。

5）流脫扣器的額定電流大于或等于線路的最大負載電流。

了解有關于塑殼斷路器的相關知識，可以幫助我們提升對塑殼斷路器的了解，也能幫助我們更好的選用塑殼斷路器設備，從而幫助我們選用塑殼斷路器設備，讓我們可以更好的對電路進行保護。
