它的轉子是一個永久磁鐵，與電動機或機械軸連接，隨著電動機旋轉而旋轉。轉子與鼠籠轉子相似，內有短路條，它也能圍繞著轉軸轉動。當電機轉子隨電機旋轉時，它的電磁場與電機定子短路故障條相激光切割，造成磁感應電勢差及感應電流，這與電機的原理同樣，故電機定子隨之電機轉子旋轉而旋轉起?。電機定子旋轉時推動桿杠，桿杠促進接觸點，使之合閉與開斷。當電機轉動方位更改時，汽車?yán)^電器的電機轉子與電機定子的剎車也更改，這時候電機定子就能夠打動另一個1組接觸點，使之開斷與合閉。當電動機停止時，繼電器的觸點即恢復原來的靜止?fàn)顟B(tài)。

繼電器與電機同軸動作，因此無論電機正轉還是反轉，電氣設備的兩個常開觸點都是關閉的，準備好制動電機。一旦制動器啟動，控制系統的聯鎖觸點和速度繼電器的備用閉合觸點形成相序反向連接(通常稱為反向連接)電路，使電機在反向連接制動器下停止。然而，當電動機的轉速接近零時，速度繼電器的常開制動觸點斷開，從而切斷電源并結束電動機的制動狀態。

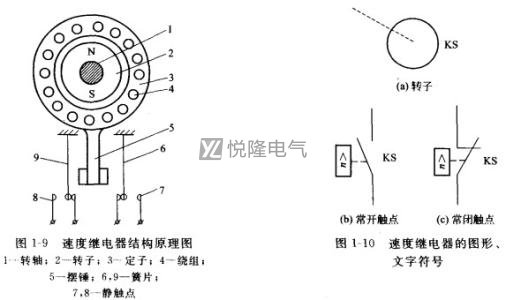

2.速度繼電器結構

上圖就是速度繼電器的結構，我們也可以對速度繼電器的結構有一個全面的了解。
3.速度繼電器應用
我們使用速度繼電器是非常廣泛的，速度繼電器可以用來監測船舶、火車的內燃機引擎，以及氣體、水和風力渦輪機，還可以用于造紙業、箔的生產和紡織業生產上。在船用柴油機以及很多柴油發電機組的應用中，速度繼電器作為一個二次安全回路，當緊急情況產生時，迅速關閉引擎。速度繼電器的主要任務就是在三相電源的相序改變了之后，產生和實際轉子轉動方向相反的旋轉磁場，從而產生制動力矩，從而起到降低速度的作用。

速度繼電器在我們的日常使用中還是非常常見的，所以我們對于速度繼電器設備還是要有更深入的了解，了解更多有關于速度繼電器的相關知識，從而更好的選用速度繼電器這類設備。
