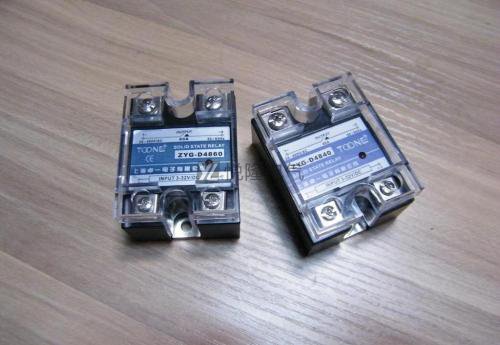

固態繼電器選型，固態繼電器使用事項
發布時間：2019-08-06 10:57瀏覽次數：
繼電器是我們電路中主要用于控制電路的一種電控制器件，在電路中起到自動調節、安全保護以及轉換電路的作用，因?yàn)樗旧碓诳刂葡到y(tǒng)以及被控制系統中都有著相互使用的關系，所以這也是我們經常使用的設備之一，而繼電器按照不同的構造以及使用環境也分為不同的類型，固態繼電器就是其中的一種，固態繼電器簡稱SSR，是一種由微電子電路，分立電子器件，電子功率器件所組成的無觸點開關，可以通過隔離器件實現了控制端與負載端的隔離。是繼電器當中非常實用的一種，而我們對于固態繼電器的選型以及使用也需要有所注意合理了解這樣可以方便我們更好的使用固態繼電器。
1.
固態繼電器選用
1）在采用小電流量規格型號印有PCB線路板應用的中間繼電器時，因引線接線端子為高導熱材料做成,電焊焊接時要在?度低于350℃、?間低于12S的標準下開展，如考慮到工業電氣周邊?度的緣故，必需時可考慮到調額應用，通常將負荷電流量操縱在額定電流的 1/2之內應用。
2） 各種負載浪涌特性對固態繼電器SSR的選擇
被控負荷在接入一瞬間會造成挺大的浪涌電流，因?yàn)榘l(fā)熱量錯過了釋放，很將會使SSR?部晶閘管毀壞,因此客戶在采用汽車?yán)^電器時解決被控負荷的浪涌特點開展剖析,隨后再挑選汽車?yán)^電器。使汽車?yán)^電器在確保穩態工作中前提條件下可以承擔這一浪涌電流，挑選時可參照表2各種各樣負荷時的調額指數(常溫狀態)。
3）使用環境溫度
固態繼電器的負載能力受環境溫度和自身溫升的影響較大，在安裝使用過程中,應保證其有良好的散熱條件，額定工作電流在10A以上的產品應配散熱器，100A以上的產品應配散熱器加風扇強冷 。在安裝時應注意繼電器底部與散熱器的良好接觸 ，并考慮涂適量導熱硅脂以達到最佳散熱效果。
2.
固態繼電器使用事項
1）過流、過壓保護措施
使用繼電器時，固態繼電器的內部輸出晶閘管會因過流和負載短路而永久損壞?？梢栽诳刂苹芈分性黾涌焖俦ｋU(xiǎn)絲和空氣開關來保護繼電器(選擇繼電器應選擇產品輸出保護，并內置變阻器吸收回路和RC緩沖器來吸收浪涌電壓并提高dv/dt容限)。繼電器的輸出也可以與RC吸收回路和變阻器(MOV)并聯，實現輸出保護。選用原則是220V選用500V-600V壓敏電阻，380V時可選用800V-900V壓敏電阻。
2） 繼電器輸入回路信號
在應用時易鍵入工作電壓過高或鍵入電流量過大超過其要求的額定值主要參數時,可考慮到在鍵入端接雙分壓電阻或在鍵入端口號并接分流電阻,令其鍵入數據信號不超出其額定值參數值。
3）在具體使用時,控制信號和負載電源要求穩定，波動不應大于10%，否則應采取穩壓措施。
4） 在安裝使用時應遠離電磁干擾,射頻干擾源，以防繼電器誤動失控。
3.固態繼電器工作原理

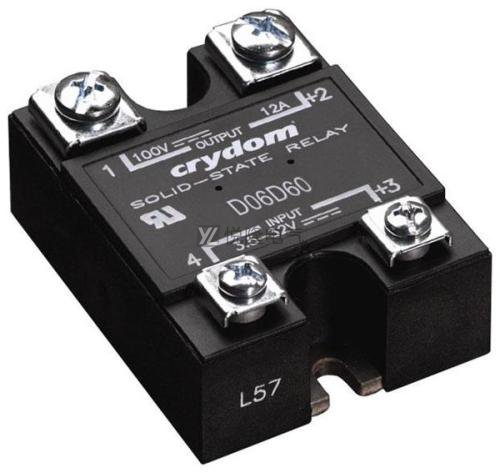

常用固態繼電器幾乎都是模塊化的四端有源器件，其中兩端為輸入控制端，另外兩端為輸出受控端，其基本構成如下圖所示。器件中多采用光電耦合器實現輸入與輸出之間的電氣隔離。輸出受控端利用開關三極管、雙向晶閘管等半導體器件的開關特性，實現無觸點、無火花地接通和斷開外接控制電路的目的。整個器件無可動部件及觸點，可實現相當于常用電磁繼電器一樣的功能。
以上就是有關于固態繼電器的選用以及使用相關知識，通過以上兩點，我們可以對固態繼電器有一個更全面的了解和認識，我們也能更好的使用固態繼電器，了解固態繼電器的工作原理也可以幫助我們對繼電器的相關知識有進一步認識，從而更好的選用固態繼電器，關注悅隆電氣，了解更多固態繼電器相關知識。
