塑殼斷路器和微型斷路器有什么區別？
發布時間：2019-08-06 09:48瀏覽次數：
塑殼斷路器和微型斷路器都是我們斷路器設備當中不同的種類，兩者可以在不同的環境條件下發揮斷路器的作用，為電路進行通斷接合，提供保護，本身由于這兩種斷路器使用更加穩定可靠，也成為了目前工業上使用十分廣泛的產品，由于兩者都屬于斷路器，很多人對此并不是特別了解，也不清楚兩者之間的區別，而如果我們需要使用斷路器設備的話，了解兩者的區別是非常重要的，也能讓我們更好的選擇設備，這里我們也來說說兩種設備的不同。

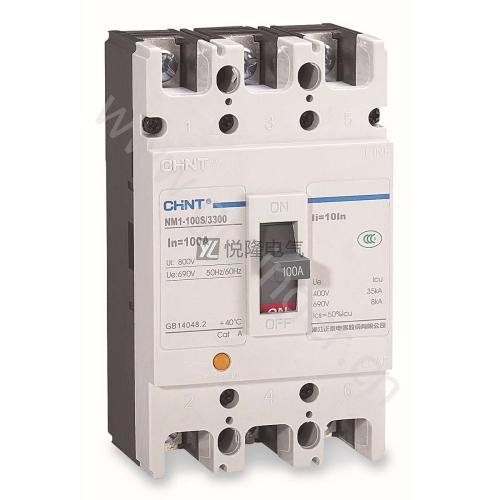

1.塑殼斷路器
塑殼斷路器自身也稱之為設備式隔離開關，它應用的是塑膠導體和絕緣體來做為設備機殼，因此也被稱為塑殼斷路器，塑殼斷路器中的輔助觸點，欠工作電壓脫扣器及其分勵脫扣器等多選用模塊化設計。由于結構非常緊湊，塑殼斷路器基本無法檢修。其多選用手動式實際操作，大空間可挑選電動式分與合。塑殼斷路器自身也帶有熱磁跳脫模塊，接觸點跟低壓斷路器也類似。工作原理和低壓斷路器器相似都是靠手動操作或電動合閘的。主接觸點合閉后，隨意脫扣組織將主接觸點鎖在重合閘部位上。過電流量脫扣器的電磁線圈和熱脫扣器的熱元器件與主電源電路串連，欠工作電壓脫扣器的電磁線圈和開關電源串聯。當電路短路或嚴重過載時，過流脫扣器的電樞被吸引，使自由脫扣機構工作，主觸點斷開主電路。當電路過載時，熱脫扣器的熱元件發熱使雙金屬片上彎曲，推動自由脫扣機構動作，主觸點斷開主電路。

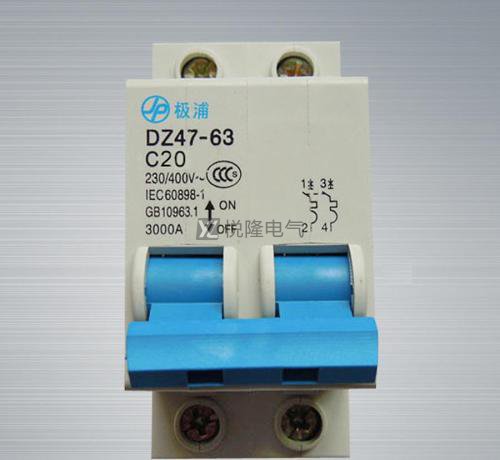

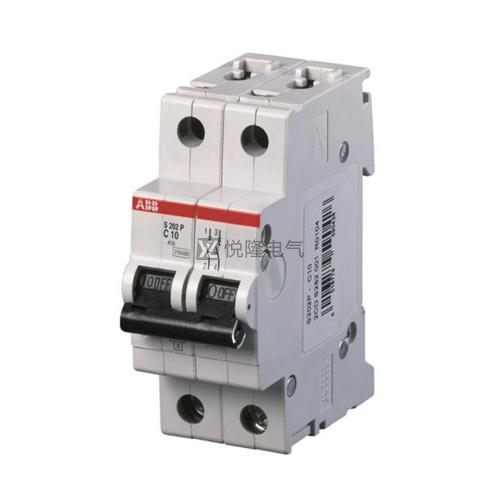

2.微型斷路器
微型斷路器就是小型斷路器，微型斷路器是適用于交流50/60Hz額定電壓230/400v，額定電流63A線路的過載以及保護用的電器，主要是用于工業、商業、住宅等場所。原理關鍵是在主接觸點合閉后，隨意脫扣組織將主接觸點鎖在重合閘部位上。過電流量脫扣器的電磁線圈和熱脫扣器的熱元器件與主電源電路串連，欠工作電壓脫扣器的電磁線圈和開關電源串聯。當電路發生短路或嚴重過載時，過電流脫扣器的銜鐵吸合，使自由脫扣機構動作，主觸點斷開主電路。當電路過載時，熱跳閘裝置的加熱元件產生熱量以彎曲雙金屬片并推動自由跳閘機構動作。當電路欠電壓時，欠電壓脫扣器的銜鐵釋放。也使自由脫扣機構動作。
3.
塑殼斷路器和
微型斷路器區別
電流等級
塑殼斷路器電流等級最高2000A的都有.而微型斷路器最大電流等級在125A以內。因?yàn)閮?者在容積上的差別，在實際工作上，塑殼斷路器的合理總面積也超過微型斷路器，一起連接的輸電線也較為粗，能夠 超過45平方米左右，而微型斷路器只合適接12平方米下列的輸電線。所以一般對于室內情況，房間較大的更適宜選擇塑殼斷路器。
安裝方式
塑殼斷路器以螺釘安裝為主，容易壓緊，接觸良好，運行穩定。而微型斷路器主要是通過導軌安裝，有時候由于力矩不夠而引發接觸不良。由于兩者不同的安裝方式，從而導致塑殼斷路器的安裝比小型斷路器更穩固，難度也更低。
操作與壽命
操作上看。塑殼斷路器對過流和短路采用兩套裝置分別保護，過流保護動作值可以人工調整，方便迅速。而微型斷路器對過流和短路故障同用一整套設備，電流量不能調，造成許多那時候沒法解決困難。塑殼斷路器相間距離大，且有滅弧罩，滅弧能力強，能承受更大的短路電流，且不易引發相間短路，從而使用壽命也比微型斷路器較長。
以上三點就是塑殼斷路器和微型斷路器的區別，相信通過這篇文章我們也可以更多的了解到塑殼斷路器和微型斷路器的一些相關知識，對塑殼斷路器和微型斷路器能夠有更進一步的了解，從而可以更好的選擇斷路器設備，如果想要選購塑殼斷路器和微型斷路器設備，也可以通過我們悅隆電氣官網進行設備的選購。
