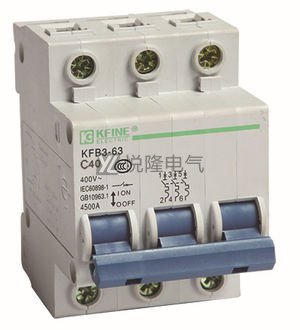

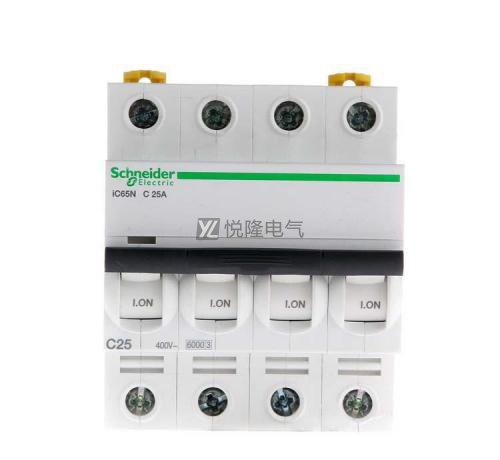

斷路器本身是一種用來接通和分?jǐn)嗾ｋ娏鲗﹄娐愤M(jìn)行控制的一種裝置，它本身具有對電路的過載、欠壓、短路保護的功能，而且可以對電流進行分配是一種非常實用的電器，而低壓斷路器顧名思義就是一種在低壓電路中使用的斷路器，低壓斷路器本身除了起到控制作用之外，本身還有著一定的保護功能，像是符合、短路、欠壓和漏電保護等。漏電斷路器在我們的斷路器使用當中是被廣泛適用于各種低壓配電系統當中的，所以我們對于低壓斷路器本身也需要有一定的了解，今天我們也來對低壓斷路器做一個詳細的了解，讓大家可以更好的了解低壓斷路器這個設備，并且選擇低壓斷路器。

1.低壓斷路器結構
低壓斷路器由觸頭、脫扣器、電動操作機構、勢能電磁鐵等組成。
觸頭：與斷路器主電路分、合機構機械上連動的觸頭，主要用于斷路器分、合狀態的顯示，接在斷路器的控制電路中通過斷路器的分合，對其相關電器實施控制或聯鎖。例如向信號燈、繼電器等輸出信號。萬能式斷路器有六對觸頭(三常開、三常閉)，DW45有八對觸頭(四常開、四常閉)。塑殼斷路器殼架等級額定電流100A為單斷點轉換觸頭，225A及以上為橋式觸頭結構，約定發熱電流為3A；殼架等級額定電流400A及以上可裝兩常開、兩常閉，約定發熱電流為6A。操作性能次數與斷路器的操作性能總次數相同。
脫扣器：欠工作電壓脫扣器是在它的端電壓降到某一要求范疇時，使隔離開關有廷時或無廷時斷掉的這種脫扣器，當開關電源工作電壓降低(乃至遲緩降低)到額定值工作頻率的75%至45%范圍之內，欠工作電壓脫扣器應運行，欠工作電壓脫扣器在開關電源工作電壓相當于脫扣器額定值工作頻率的45%時，欠工作電壓脫扣器還應避免隔離開關閉全；開關電源工作電壓相當于或超過86%欠工作電壓脫扣器的額定值工作頻率時，在熱態標準下，還應確保隔離開關靠譜合閉。因此，當受保護電路中電源電壓發生一定的電壓降時，能自動斷開斷路器切斷電源，使該斷路器以下的負載電器或電氣設備免受欠電壓的損壞。使用時，欠電壓脫扣器線圈接在斷路器電源側，欠電壓脫扣器通電后，斷路器才能合閘，否則斷路器合不上閘。
