交流接觸器怎么選型？有哪些要點？
發布時間：2019-07-31 09:51瀏覽次數：
當我們需要快速切斷交流和直流主回路并且頻繁地與大電流進行接通控制的電路的時候，我們都需要用到
接觸器這樣的設備，接觸器本身是一種我們用來對工廠設備和電熱器、工作母機、電力機組等設備的一個電子器件，而且本身還有著低電壓釋放保護的作用，接觸器本身的控制容量很大，也是因為這樣我們在自動控制電路當中都會用到它。而我們使用接觸器的時候絕大多數都是使用交流接觸器，那么交流接觸器我們應該怎么選擇呢？
如果我們想要更好的選擇交流接觸器，那我們也需要了解一些交流接觸器的相關知識。
1.交流接觸器器工作原理
交流接觸器的原理是：當交流接觸器電磁線圈插電后，電磁線圈電流量會造成電磁場，造成的電磁場使靜變壓器鐵芯造成電磁感應吸附力吸引住動變壓器鐵芯，并推動接觸器點姿勢，常閉觸點斷掉，常開觸點合閉，二者是連動的。當線圈斷電時，電磁引力消失，銜鐵在釋放彈簧的作用下被釋放，從而觸點恢復，常開觸點斷開，常閉觸點閉合。
2.交流接觸器結構
交流接觸器本身是用主接點來控制電路，用輔助接點來導通控制回路，交流接觸器的接點本身是由銀鎢合金制作而成，本身也有著良好的導電性和耐高溫?zé)菩浴?br />
接觸器姿勢的驅動力來源于溝通交流根據帶變壓器鐵芯電磁線圈造成的電磁場，電磁閥芯由2個「山」字型的幼鐵氧體磁芯折成，在其中1個固定不動變壓器鐵芯，套有電磁線圈，工作頻率可多種多樣挑選。為了使磁力穩定，鐵芯的吸合面加上短路環。交流接觸器在失電后，依靠彈簧復位。對方是主題活動變壓器鐵芯，結構和固定不動變壓器鐵芯相同，用于推動主觸點和蒿助觸點的合閉斷掉。20A以上的接觸器加有滅弧罩，利用電路斷開時產生的電磁力，快速拉斷電弧，保護接點。接觸器可高頻率操作，做為電源開啟與切斷控制時╋最高操作頻率可達每小時1200次。接觸器的使用壽命很高，機械壽命通常為數百萬次至一千萬次，電壽命一般則為數十萬次至數百萬次。
3.
交流接觸器選型
交流接觸器選型要根據以下幾點來選擇：
1）根據使用目的要求按照上述系列選擇種類：
注意嚴格區分接觸器的主回路是交流還是直流。目前的常規接觸器主回路都是交流，控制回路有直流和交流兩種。接觸器有別于直流接觸器，用以直流電負荷時只可用DC-1至DC-5負荷（有必須標準和使用說明限定），針對DC-5左右得直流電負荷提議應用直流接觸器。另外電容接觸器不能用普通交流接觸器替代。
2）負載類型和主回路參數確定：
主回路參數主要是額定工作電壓，額定電流，操作頻度，極數，通斷能力，絕緣電壓和耐受過載能力。尤其要注意負載類型：接觸器可以運行在不同的負載類型下，但是對應的選擇型號不同，不能完全依靠主極電壓和功率選型。配電設備類負荷（阻性負荷）依照AC-1電機選型；一般電機負載依照AC-3電機選型；繞線式電機的經常啟停依照AC-2電機選型；鼠籠電機的經常起停應依照AC-4負荷電機選型，由于此兩大類負荷在經常導通時斷開的電流量超出一切正常運行電流量，電機選型過小會產生斷路器電弧焊接狀況，比如經常正翻轉，駕駛，經常啟動出光的制造行業。另外對于4極接觸器，有主極2NO+2NC，或者4NO兩大系列，不能使用普通3極接觸器加輔助觸點進行替代。
以上就是有關于
交流接觸器的一個選型以及要求，對于我們而言，選擇一個好的交流接觸器對于我們的電氣設備使用幫助是很大的，所以我們在選型這方面一定要多下功夫，選擇適合線路的交流接觸器去使用。

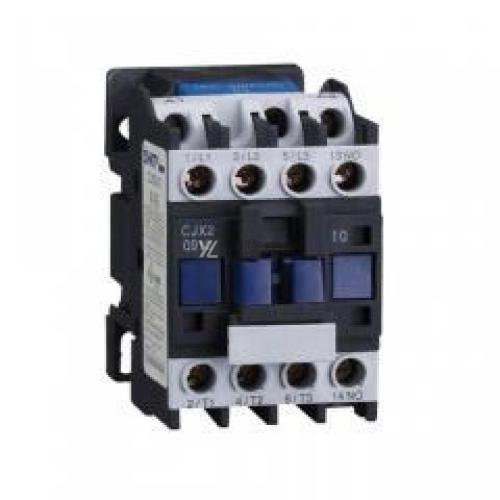

）3RT6 3RT5接觸器.jpg)

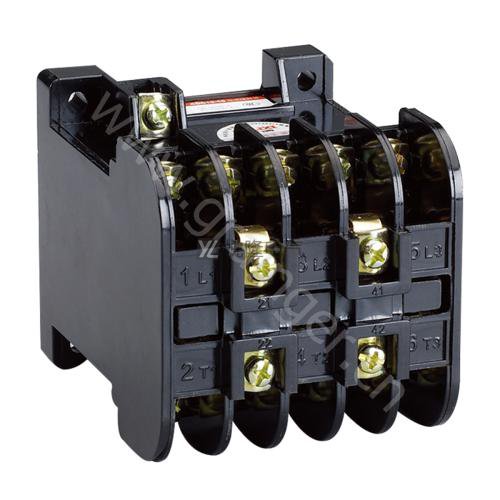

接觸器.jpg)

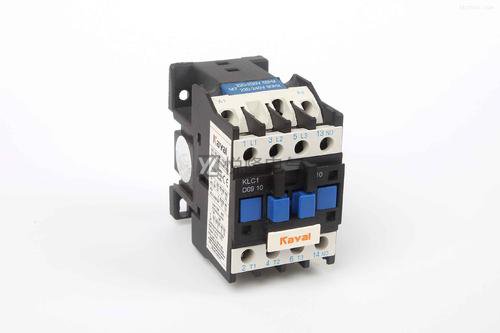

經濟型接觸器.jpg)
